ciepło w ogrzewaniu podłogowym przekazywane przez promieniowanie.
.
(+) estetyka- brak widocznych elementów grzewczych, ułatwia aranżację wnętrz;
(+) oszczędność energii cieplnej*-komfort cieplny już przy ok.17°C ( inne systemy grzewcze min.20°C);
(+) zdrowsze: najcieplejsze powietrze na poziomie stóp(nie głowy), kurz osiada na podłodze, nie lata w powietrzu;
(+) ciepło rozprowadzane równomiernie po całej powierzchni, brak cyrkulacji charakterystycznej dla ogrzewania centralnego, która unosi drobny kurz i pył w górę;
(-) brak możliwości szybkiej regulacji temperatury (> bezwładność), podłoga nagrzewa się i stygnie powoli, regulacja o kilka stopni trwa kilka godzin;
(-) kosztowne i trudniejsze w montażu;
(-) ogrzewanie niskotemperaturowe (temp. podłogi w pom. mieszkalnych <28°C i 35°C w łaz. i przedpokojach), jako ogrzewanie podstawowe tylko w bud. z b. dobrą izol. term.';
(-) wykonanie wymaga szczegółowego projektu instalacyjnego;
(-) zwiększa gr. stropu, najlepiej przewidzieć je już na etapie projektowym, w istniejących bud. stosowane maty i filie grzewcze (<gr., ale droższe);
.
*zmniejszenie temp. o 1°C zmniejsza zużycie energii o 6-10%. ogrzewanie płaszczyznowe przy porównywalnym komforcie cieplnym obniża temp. powietrza w pom. do 4% .
..............................................................................................................
Podział zwn metodę układania kabli:
- na mokro- przewody/kable grzewcze otulone jastrychem;
- na sucho- przewody/kable grzewcze układane na płytach lub podsypce;

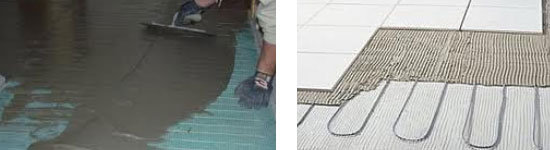

Metoda mokra:
przewody grzewcze zalewane są ze wszystkich stron jastrychem, przejmującym bezpośrednio ciepło z rur. przed zalaniem odpowietrza się instalację i przeprowadza próbę ciśnieniową.
Przekrój: podłoga ogrzewana na stropie betonowym, metoda mokra:
1. posadzka: kamień, płytki ceramiczne;
2. kable lub maty/ jastrych;
3. folia PE- paroizolacyjna z polietylenu;
4. izolacja termiczna: płyty z wełny mineralnej lub styropianu;
5. izolacja przeciwwilgociowa;
5. strop z betonu (suchy, większe nierówności wyrównane masą samopoziomującą lub szpachlową);
Ad. 1- Warstwa wierzchnia na ogrzewaniu podłogowym powinna być układana bardzo starannie, by uniknąć szczelin powietrznych będących dodatkową izolacja cieplną. mat. o jak najmniejszym oporze cieplnym (min. straty ciepła), np. kamień (np. marmur lub granit) lub płytki ceramiczne (gres, terakota). Dopuszczalne są: dywan (tylko ze specjalnym symbolem) lub wykładzina z tworzywa sztucznego ( np.PCW) oraz laminowane panele podłogowe, dostosowane do ogrzewania podłogowego, najlepiej przyklejane na całej powierzchni, posadzka drewniana min.1cm gr. o wilgotności max. kilka % (inaczej odkształcenia).
Zastosowany klej powinien być odporny na temp. <50°C i trwale elastyczny, by przejmować naprężenia ścinające między podłożem a posadzką.
Ad.2- Rury/ kable/ jastrych
Rury/ kable: układane w pętle (spirale lub meandry), w rozstawie 10-30cm. Gęstsze ułożenie zapewnia bardziej wyrównaną temperaturę powierzchni, ale zużyjemy więcej kabla i więcej energii będzie potrzebne do ogrzania pomieszczenia. Układ rur/kabli zależy od kształtu pomieszczenia, rozmieszczenia ciężkich mebli i infrastruktury. Sposoby montażu rur/ kabli grzewczych w metodzie mokrej:
- na izolacji cieplnej z wypustkami
- spinki mocowane do izolacji;
- klipsy mocowane do izolacji + siatka wzmacniająca, ograniczająca skurcz jastrychy;
Jastrych:
- pływający/ samopoziomujący: mieszanka piasku, żwiru, wody i cementu z plastyfikatorami, zwiększającymi jego plastyczność, stąd lepiej przylega do rur.
min. gr.nad rurą: j. samopoziomujący = 2,5cm; j. zwykły:= 4-5cm
min. gr.pod rurą: j. zwykły:= 5-6cm;
podkład trzeba sezonować 20-28dni, a przed pracami wykończeniowymi podgrzać, by z< jego wilgotność.
(!)dylatacja 0,5cm ÷ płytą podłogową a konstrukcją (śc.'', filary, owory drzwiowe, na pow. >30m² oraz gdy dł. płyty podł. >7m.
Ad.3 i 4-izolacja termiczna/ folia
(!) układ warstw w stropie powinien zapewniać przepływ ciepłą w górę (straty ciepła przekazywanego w dół nie powinny przekraczać 10%). stąd ważne, by termoizolacja na stropie była odpowiedniej gr. i posiadała odpowiednią sztywność (brak przesuwania rur). termoizolacja powinna przebiegać także wzdłuż śc. min. grubość to:
- 5 cm- strop nad ogrzewanym pomieszczeniem;
- 8 cm- stropu nad nieogrzewanym pomieszczeniem;
- 10 cm- podłoga na gruncie;
na izolację termiczną kładziemy folię (z polietylenu lub aluminiową) stosujemy płyty izolacyjne fabrycznie pokryte folią. folia zabezpiecza strop przed wilgocią z jastrychu. stosujemy zakładki ok10cm.
Metoda sucha (stosowana w starych budynkach, gdzie konieczne jest ograniczenie ciężaru lub grubości jastrychu)
(+) lżejsza- stosowana w starych budynkach, przy konieczności ograniczenie ciężaru lub grubości jastrychu;
(+) szybsza w wykonaniu;
(-) droższa;
rury umieszczane na warstwie izolacji cieplnej. Warstwę wyrównującą, która pozwala na ułożenie suchego jastrychu z płyt g-w, wykonuje się z keramzytu o małej granulacji lub podsypki piaskowej.
Przekrój:
1. posadzka: kamień, płytki ceramiczne;
2. przewody grzewcze/ jastrych z płyt gipsowo-włóknowych;
3. keramzytu o małej granulacji lub podsypka piaskowa- warstwa wyrównująca;
4. folia PE- paroizolacyjna z polietylenu;
5. izolacja termiczna: płyty z wełny mineralnej lub styropianu;
6. izolacja przeciwwilgociowa;
7. strop z betonu; ........................................................................................................................................................
Podział zwn medium dostarczające ciepło:
- elektryczne ogrzewanie podłogowe;
- wodne ogrzewanie podłogowe;
- powietrzne- legalett;
Elektryczne ogrzewanie podłogowe:
kable lub maty grzejne zatapia się w warstwie wylewki podobnie jak rury wodnego ogrzewania podłogowego. W porównaniu z wodnym ogrzewaniem podłogowym, koszt montażu jest mniejszy, ale koszty użytkowania z uwagi na cenę prądu wyższe. Najlepiej sprawdza się jako wspomagające źródło ciepła, np. w domku letniskowym z kominkiem, lub w mieszkaniu w łazience i wc. podłoże nie może przewodzić prądu.
Zalety w porównaniu z wodnym ogrzewaniem podłogowym:
(+) niewielka gr. kabli v mat (zaleta podczas remontu, można układać bez usuwania istniejącej posadzki np. z terakoty, poz. podłogi podnosi się tylko o 2cm);
(+) krótszy czas bezwładności cieplnej (optymalną temp.podłogi osiągamy po ok. 30min przy mocy 200W/m2 i ok. 60min przy mocy 100W/m2);
(+) łatwiejsze i szybsze w montażu, wystarczy podstawowa wiedza z zakresu instalacji elektrycznych, podłączenie elektryczne jest mniej skomplikowane niż hydrauliczne;
(+) może być wyłączone przez dłuższy okres czasu;
(+) koszt materiałów i robocizny jest dużo niższy (mata 50-60zł/m2, termostat ok. 200zł, przykładowe koszty:
- pokój 30m2 przy mocy 100W= koszt ok. 900zł,
- dom150m2: montaż instalacji ok. 6000zł, koszty użytkowania (sezon 6mies.) ok.5000zł;);
Wady w porównaniu z wodnym ogrzewaniem podłogowym:
(-) wyższe koszty użytkowania;
Budowa:
-kabel elektryczny lub maty grzejne;
-termostat + czujnik temperatury w podłodze;

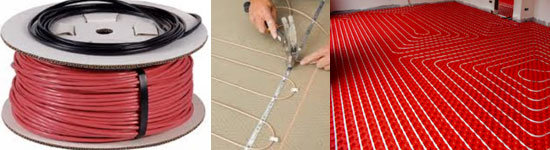

*Kabel:
kupowany pojedynczo na metry, rozkładany go na miejscu, co umożliwia dowolną gęstość zwojów (rozstaw 10-30cm) oraz kształt ułożenia (spirala lub meandry). Gęstsze ułożenie kabli zapewnia bardziej wyrównaną temperaturę powierzchni, ale zużyjemy więcej kabla i więcej energii będzie potrzebne do ogrzania pomieszczenia;

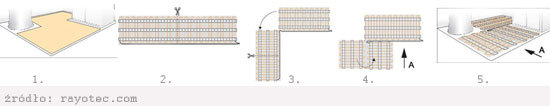

*Mata grzejna:
siatka na której meandrycznie rozwinięty jest kabel. Gotowy do ułożenia produkt, ułatwia montaż i zapewnia jednakowe odległości pomiędzy zwojami kabla, (moc mat to zazwyczaj ok. 100 - 150W / m2). Rozkładając matę tniemy tylko siatkę maty, nie wolno ciąć przewodu elektrycznego.
*Termostat:
może być na lub podtynkowy, zawieszony na ścianie na wys.120-150cm.
Wodne ogrzewanie podłogowe:
rury (miedziane, z tworzyw sztucznych z barierą antydyfuzyjną v wielowarstwowe z wkładką alumin.) o średn. 12-22mm+ rozdzielacze + automatyka. odl. ÷ przewodami 10-30cm (im < tym b-ej wyrównana temp. podłogi) na 1m² podłogi przypada śr. 5-6m rur mocowanych za pomocą uchwytów. rur nie ustawia się pod stałymi elem. zabudowy: szafkami kuch., szafami wnękowymi, wanną i brodzikiem.
.
Zalety w porównaniu z elektrycznym ogrzewaniem podłogowym:
(+) niższe koszty użytkowania;
Wady w porównaniu z elektrycznym ogrzewaniem podłogowym:
(-) grubsze kable i warstwa wylewki, jeśli kładziemy je na istniejącą podłogę (remont), dla utrzymania tego samego poziomu wymagane jest usunięcie istniejącej posadzki;
(-) dłuższy czas bezwładności cieplnej (zmiana temperatury w pomieszczeniu na tą ustawioną na termostacie może trwać nawet 2-3 godziny);
(-) trudniejsze i droższe w montażu;
(-) nie powinno być wyłączone przez dłuższy okres czasu;
Legalett (fundament grzewczy, powietrzne ogrzewanie podłogowe )
legalett: kanały na powietrze z blachy v tworzywa zatopione w płycie fundamentowej, tworzące obiegi zamknięte pod całą powierzchnią budynku
(+) dla budynków energooszczędnych: eliminuje mostki cieplne (20-40cm styropianu);
(+) płyta fundamentowa jako konstrukcja nośna przenosi obciążenia z budynku na grunt przez zwiększoną powierzchnię, co umożliwia budowę w przypadku gruntów o małej nośności lub podatnych na osiadanie;
(+)płyta fundamentowa jest płytko posadowiona, więc można ją stosować na terenach o wysokim poziomie wody gruntowej;
(+)krótki cykl budowy: 4-7 dni (130 m2);
(+) brak niebezpieczeństwa przecieków wody czy zamarznięcia instalacji;
(+) dzięki termostatowi temp. można sterować w każdym pom.;
(+) może być stosowany z każdym rodzajem podłogi
(+) płyta nie osiąga tak wysokiej temp. jak ogrzewanie elektryczne lub wodne i wynosi 22-24°C, brak prądów konwekcyjnych powietrza (kurz nie podnosi się i pozostaje na poziomie podłogi);
.
Budowa:
- betonowa płyta, z zatopionymi kanałami grzewczymi, akumulująca i oddająca ciepło;
- kanały grzewcze z blachy v tworzywa, tworzące obiegi zamknięte pod całą powierzchnią budynku;
- agregat grzewczy elektryczny lub z nagrzewnicą wodną, zabetonowany w płycie, z dostępem przez pokrywę w podłodze;
- wentylator wymuszający krążenie powietrza w kanałach;
- powietrze podgrzewane przez piec gazowy, olejowy, pompę ciepła, kominek, elektrociepłownię v elektrykę. dopasowanie do źródła ciepła przez grzałkę elektryczną v wodny wymiennik ciepła. możliwe łączenie źródeł ciepłą, np. kominek + piec gazowy lub prąd, wtedy, gdy palimy w kominku termostat w kanale powietrznym wyłącza nagrzewnicę agregatu;
-styropian: otrzymane z obliczeń naciski na grunt i sprężystość podłoża określają jaką klasę, a właściwie jaką wytrzymałość styropianu musimy zastosować.
.......................................................................................................................................
ogrzewanie ścienne:
elementy grzejne na stałe wbudowane w śc.'', sterowane termostatami.
(+) rozwiązanie dla alergików (brak unoszenia kurzu);
(-)duża bezwładność cieplna ogrzewania płaszczyznowego, może prowadzić do przegrzewania pomieszczeń z oknami na pd.;
(!)śc.'' trzeba dobrze zaizolować termicznie od zewnątrz, inaczej straty ciepła do otoczenia, producenci jako zaletę podają ograniczenie kosztów eksploatacyjnych związane z obniżeniem temperatury powietrza w pomieszczeniu, ale nie uwzględniają zwiększonych strat ciepła przez śc.'' zewn., w których znajdują się elementy grzejne. Im ściana ma wyższą temperaturę, tym większa ilość traconego ciepła. Temperatura powierzchni ściany w pomieszczeniu z ogrzewaniem tradycyjnym wynosi zwykle 18-19°C, ze ściennym – 30-40°C.
.
Podział:
- wodne;
- elektryczne;
- powietrzne;
.
Ad. ogrzewanie ścienne wodne:
(+) śc.'' mają < gr. niż w ogrzewaniu powietrznym;
Instalacja zbudowana z tzw. registrów (2 kolektory połączone rurkami miedzianymi, z tworzywa lub wielowarstwowymi układane poziomo, pionowo albo faliście) rury pokryte tynkiem v płytami g-k (dostępne gotowe prefabrykaty- płyty g-k z wmontowanym registrem grzewczym).
temp. wody 30-45°C (max. 50°C- emitowane wtedy ciepło źle wpływa na samopoczucie osób przebywających w pom.). Moc cieplna śc. z ogrzewaniem wodnym= 200-280 W/m2 ściany.
.
Ad. ogrzewanie ścienne elektryczne:
(+) najpopularniejsze: < średnica kabli niż rurek z wodą i zabudowy śc. z ogrzewaniem powietrznym;
(+) instalacja łatwa w montażu i łatwiej nią sterować niż ogrzewaniem wodnym i powietrznym;
(-) wytwarza pole elektromagnetyczne oraz niebezpieczeństwo przepalenia kabla, gdy odpływ ciepła ze ściany zostanie zablokowany, np. przez przystawione do niej meble;
(-) droższe w eksploatacji od wodnego i powietrznego;
Ad. ogrzewanie ścienne powietrzne:
(-) kanały zajmują dużo miejsca i zmniejszają pow. użytkową pom.'';
Rozwiązania:
- śc. z bloczków wapienno- piaskowych z pionowymi otworami, (!) trzeba bardzo dobrze zaizolować od zewn., zamontowany u dołu element grzejny z gorącą wodą ogrzewa powietrze, które przemieszcza się kanałami ku górze;
- podwójne śc.'' z płyt g-k, ÷ którymi krąży powietrze ogrzewane u dołu ściany;
Moc cieplna takiego systemu wynosi 100- -130 W/m2 ściany;
.
