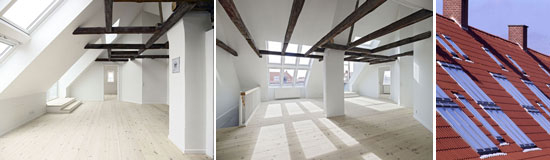

Najlepiej wyglądają i dają najwięcej światła okna połaciowe połączone w zestawy,po kilka okien połączonych obok siebie, między krokwiami. Długość okna dobieramy zależnie od kąta nachylenia dachu (im bardziej stromy, tym dłuższe okna) i wysokości pomieszczenia.
Bezpośrednio pod oknem, zaleca się zainstalować grzejnik.Dzięki temu ciepłe powietrze unosząc się owiewa i osusza szybę, a zimą śnieg zsuwa się z szyby. Nad oknem dachowym zaleca się także montowanie śniegołapu.
Dobrze wykonana wnęka okienna posiada: źródło:http://www.fakro.pl
- dolną krawędź prostopadłą do podłogi: więcej światła, ciepłe powietrze unosząc się owiewa i osusza szybę;
-górną krawędź równoległą do podłogi: więcej światła;
Uwaga! - wokół ramy okiennej ocieplenie dachowe musi iść prostopadle do ramy na obwodzie 10cm . Gdy wełna dochodzi do ramy na skos, powstaje duży mostek termiczny.
Zalety okien połaciowych:
(+)wpuszczają prawie 2 razy więcej światła niż zwykłe;
(+)mają dobrą izolacyjność cieplną, więc często montuje się ich kilka;
(+)nadają się do większości pokryć dachowych-ceramicznych, betonowych i metalowych;
(+)profile aluminiowe stosowane z zewnątrz na oknach połaciowych (najczęściej z powłoką poliestrową), chroniące je przed czynnikami atmosferycznymi, umożliwiają stosowanie obok siebie różnych ram (np. plastikowych do łazienki, a drewnianych w pokoju obok), bez pogorszenia estetyki zewnętrznej budynku;
Wymiary okna zwn ekspozycję: źródło:http://www.fakro.pl
min. wielkość okien zależnie od ekspozycji:
- pd.: 20% pow. podł.;
- wsch-zach.: 10- 20% pow. podł.;
- pn.: 10% pow. podł.;
Podział okien połaciowych zwn sposób otwierania:
-obrotowe: przy otwieraniu oś obrotu znajduje się w środku; musi być zamontowane wysoko, by oś obrotu znajdowała się nad głową osoby stojącej(np.180cm od podłogi);
-uchylno-obrotowe: otwiera się na zewnątrz, może być zamontowane najniżej;
-wysokoosiowe: przy otwieraniu oś obrotu znajduje się w 3/4wysokości, może być zamontowane niżej niż obrotowe;
-rozwieralne;
-kolankowe;

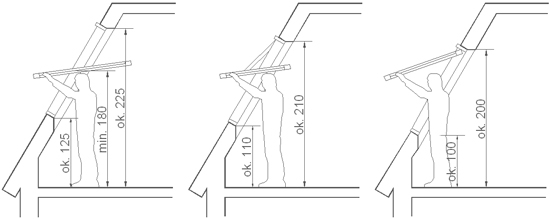

1. okno obrotowe 2. okno wysokoosiowe 3. okno uchylno-obrotowe
Okna połaciowe różnią się sposobem otwierania (uchylne, obrotowe, rozwieralne, kolankowe) i wysokością umieszczenia osi obrotu. Zależnie od rodzaju zamontowanego okna, inne będą jego wymiary.
-dół: okno połaciowe w pokoju najlepiej umieścić na takiej wysokości, by w pozycji siedzącej mieć jak najlepszy widok na zewnątrz (90-125cm nad powierzchnią podłogi);
-oś obrotu: najlepiej dobrać taki rodzaj okna, by móc wyglądać przez nie stojąc wygodnie w pozycji wyprostowanej (oś obrotu na wysokości min. 180cm);
-góra: długość okna dobieramy zależnie od kąta nachylenia dachu (im bardziej stromy, tym dłuższe okna), wysokości pomieszczenia i typu montowanego okna (np. by wygodnie korzystać z okna obrotowego,musi być dłuższe niż uchylno-obrotowe). Najlepiej by okno kończyło się powyżej poziomu wzroku osoby stojącej(min.190cm);
źródło:http://www.fakro.pl

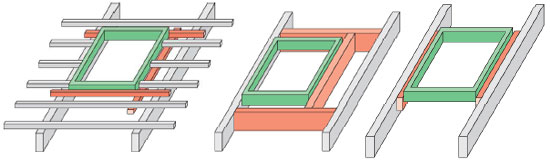

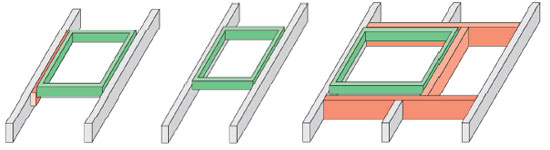

Montaż okna połaciowego a rozstaw krokwi:
-okno węższe niż rozstaw krokwi(3 rozwiązania):
montujemy łaty montażowe szer.3-4cm;
montujemy element nośny: 2-ie poziome belki, oraz jedną pionową krokiew między belkami;
montujemy obramowanie wokół okna,między krokwiami za pomocą elementów dystansowych;

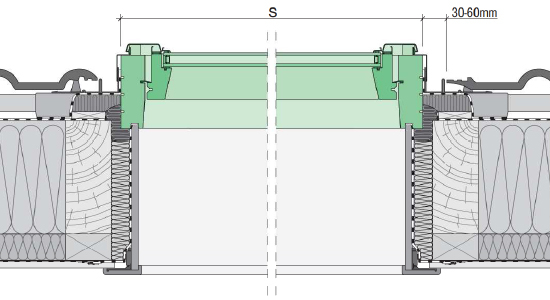

-okno idealnie dopasowane do rozstawu krokwi: ościeżnica okna węższa o 2-5cm od rozstawu krokwi, tą przestrzeń wypełniamy materiałem termoizolacyjnym;
-okno węższe niż rozstaw krokwi: montujemy wymian(belkę przenoszącą obciążenie wyciętej krokwi na 2 inne elementy konstrukcyjne), poziome belki wymianu oddalone o 30-50cm od górnej i dolnej krawędzi okna, (-)rozwiązanie najtrudniejsze do wykonania, ingerujemy w konstrukcję dachu.
Sposoby montowania kilku okien w jednej połaci dachowej:
- pojedyncze okna blisko siebie: z zachowaniem odległości dwóch dachówek między oknami(40-60 cm);
- na styk: z zastosowaniem specjalnych kołnierzy kombi obejmujących kilka zgrupowanych okien;
Montaż okna a dobra izolacja termiczna i przeciwwilgociowa na 2 sposoby:
-montujemy kołnierz izolacyjny, który zapewnia odpowiednią izolację termiczną, przeciwwilgociową i zapobiega przenikaniu pary wodnej na zewnątrz;
-montujemy osobno poszczególne elementy izolacji: materiał izolacyjny między ościeżnicą a krokwiami oraz od wewnątrz wokół okna, układamy szczelnie folię paroizolacyjną, łącząc ją z ościeżnicą okna i paroizolacją dachu.
Etapy montażu okna połaciowego w istniejącym dachu( źródło www.solstro.pl):

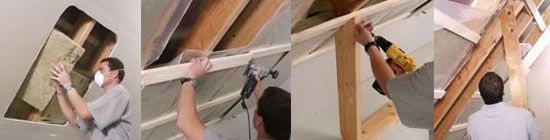

usunięcie izolacji i okładziny (np. płyt g-k); podparcie krokwi, którą przytniemy od góry i dołu;
przecięcie i usunięcie części krokwi; wstawienie i zamocowanie wymianów u góry i dołu ok 30-50 cm od ościeżnicy przyszłego okna;

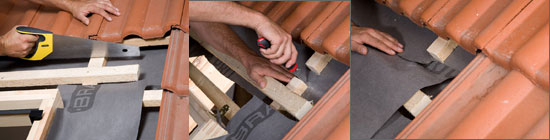

usunięcie folii dachowej po obrysie otworu okiennego; zdjęcie dachówek od wewnątrz; usunięcie łat po obrysie okna; tymczasowe przymocowanie łaty do wstępnego zamocowania ościeżnicy;

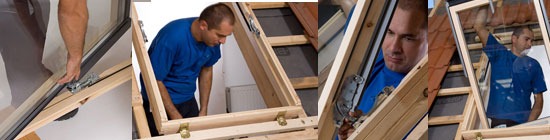

wyjęcie skrzydła okiennego z ościeżnicy; umieszczenie ościeżnicy na łacie montażowej, płasko na krokwiach; włożenie skrzydła do ościeżnicy, by sprawdzić czy się otwiera; zamontowanie ościeżnicy za pomocą kątowników montażowych; wyjęcie skrzydła, by kontynuować prace montażowe;

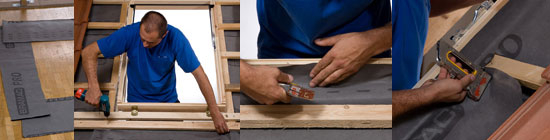

wycięcie pasków folii wodoodpornej i ułożenie ich wokół ościeżnicy; zluzowanie łaty poniżej ościeżnicy (lub wyciągniecie z niej gwoździ), by móc podsunąć warstwę membrany; mocowanie membrany wokół łat;
mocowanie górnego paska membrany do ościeżnicy i pod folią dachową (w przypadku kontrłat usuwamy przeszkadzające fragmenty);

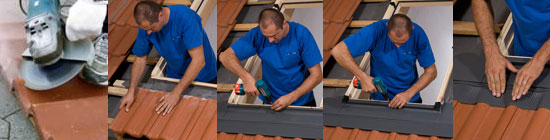

przycinanie i układanie dachówek; instalacja dolnej sekcji kołnierza; instalacja dolnej części oblachowania; przyciskanie fartuch do profilu dachówek;
układanie bocznej sekcji kołnierza i oblachowania; ułożenie górnego oblachowania i mocowanie górnej sekcji kołnierza;
układanie z powrotem dachówek z zachowaniem max. odległości( po bokach 3-6cm, u góry 6-15cm); ostateczne założenie skrzydła;
Skutki źle zamontowanego okna połaciowego:
-gromadzenie się pary wodnej na szybie;
-zawilgocenie ocieplenia;
-przeciekanie;
Pielęgnacja:
Aby umyć okno, wystarczy obrócić skrzydło o 165 stopni.
Należy także okresowo oczyszczać kołnierz z liści, by woda deszczowa mogła spływać swobodnie.
Do czyszczenia drewna ramy wystarcza gorąca woda z mydlinami, jednak za częste czyszczenie może zwiększyć potrzebę odnowienia powłoki lakieru. Drewno ramy zaleca się lakierować co rok, dowolnym lakierem wodnym.
Zaleca się także okresowo smarować zawiasy, by okno się gładko obracało.
Rodzaje ram okiennych:
- plastikowe:
(+) potrzebują mniej zabiegów konsrewujących: nie deformują sępod wpłwem wilgoci, mają podwyższoną odpornośc na działanie kwasów i alkoholi;
wykonane z wielokomorowych profili PCW
-drewniane:
(+)ładniejsze, najbardziej popularne;
(+)przy powłoce poliuretanowej możliwość stosowania w pomieszczeniach wilgotnych oraz łatwego usuwania zabrudzeń;
wykonane zazwyczaj z drewna sosnowego klasy I, wielowarstwowego klejonego, impregnowanego, pokrytego 2-3 warstwami lakieru lub powłoką poliuretanową.

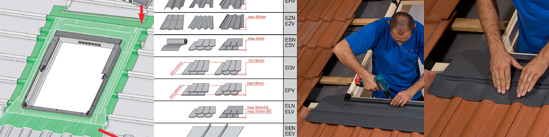

Kołnierz zapewnia wodoodporne połączenie okna z dachem, dobieramy go w zależności od rodzaju pokrycia dachowego i ilości obejmowanych okien.
Rodzaje kołnierzy:
- płaskich pokryć dachowych(np. łupkowych, wys. profilu do 16 mm);
- do zwykłych pokryć dachówkowych( wys. profilu 16-90 mm);
- do pokryć dachowych o wys. profilu 60-120 mm (np. dachówki klasztorne);
- typ kombo do łączonych grup okien połaciowych;
źródło:http://www.fakro.pl oraz www.solstro.pl
