stropodach
.
Dach płaski (stropodach) posiadający niewielki spadek (dla odprowadzania wody deszczowej).
(+)tańszy od spadowego;
(-)wymaga bardzo starannego wykonania (zwłaszcza przy spadku 1,5-2,5%- zwiększone ryzyko zalegania wody deszczowej i przeciekania);
.
Problem- Przyczyna:
Przyczyny przeciekania stropodachu:
-uszkodzona obróbka blacharska;
-niesprawny system odprowadzania wody deszczowej;
-uszkodzona hydroizolacja;

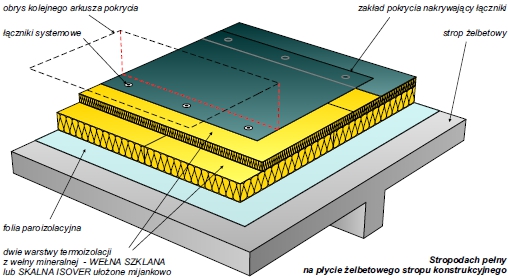

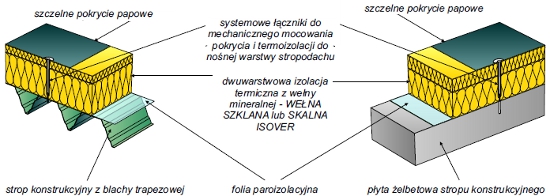

1. problem: mostki termiczne na styku płyt z wełny mineralnej
przyczyna: jednowarstwowy układ wełny
→ zalecane układanie płyt z wełny mineralnej w 2-óch mijających się warstwach, pełniących różne funkcje:
- górna w-wa pod hydroizolacją powinna posiadać właściwości mechaniczne, przenosić obciążenia bez odkształceń i uszkodzeń;
- dolna w-wa powinna posiadać jak najlepsze właściwości cieplne;
.
2. problem: zawilgocona warstwa termoizolacyjna, grzyb.
przyczyna: brak paroizolacji lub brak jej ciągłości i niewłaściwy sposób montażu.
→ paroizolacja pod termoizolacją dla uniknięcia punktu rosy (w wentylowanych stropodachach dwudzielnych obliczenia cieplno-wilgotnościowe wykazują czy może wystąpić punkt rosy)
.
3. problem: zawilgocenie termoizolacji, powstawanie pęcherzy na pokryciu papowym
przyczyna: brak odpowietrzenia w stropodachach pełnych (niewentylowanych)
→ odpowietrzanie nad pomieszczeniami mokrymi (np. łazienki, pralnie): na izolacji termicznej papa wentylacyjna perforowana wyrównująca ciśnienie z kominkami wentylacyjnymi (1 kominek x 40-50m², podczas wys. temp./nasłonecznienia kominki odprowadzają wilgoć na zewnątrz, a w okresie niskich temp. zasysają pod warstwy papowe suche powietrze);
4.problem: zawilgocona warstwa termoizolacyjna, grzyb.

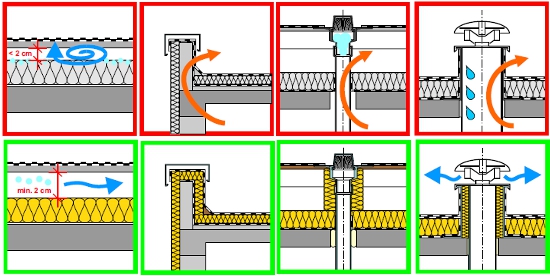

przyczyna: niewłaściwa wentylacja stropodachu dwudzielnego lub jej brak
→ otwory wentylacyjne o przekroju ≥1/500 pow. stropodachu v szczelina
wentylacyjna na całym obwodzie stropodachu ≥ 2cm. korzystna jest went. wykorzystująca ciąg konwekcyjny ciepłego powietrza od okapów do kalenicy (nawet przy bezwietrznej pogodzie).
.
5. problem: mostki termiczne
przyczyna: nieodpowiednie rozwiązania izolacji termicznej detali architektonicznych
→ ciągłość powłoki termoizolacyjnej całego budynku, elementy wychodzące ponad połać stropodachu (ścianki kolankowe, attyki , kominy, śc. pomieszczeń technicznych -np. nad szybami windowymi, itp.) należy obłożyć materiałem termoizolacyjnym do wysokości ≥ 30cm, inaczej mostki cieplne i przemarzanie stropów w pom. na najwyższej kond. bud.;
.
6. problem: zamarzanie wody we wpustach
przyczyna: brak izolacji termicznej wpustu
→ wpusty muszą być zabezpieczone przed wnikaniem większych zanieczyszczeń i izolowane termiczne, by zapobiec zamarzaniu wody w rurze odpływowej przez powstanie mostka cieplnego przy braku izolacji rury.
.
7. problem: skropliny cieknące z przewodów wentylacyjnych
przyczyna: brak izolacji termicznej kominka
→ ocieplenie kominka zapobiega wykraplaniu się pary wodnej na wychłodzonych ściankach
kominka (zimą) oraz przemarzaniu przewodów wentylacyjnych i tworzeniu się mostków termicznych wokół przebić przewodów przez strop;

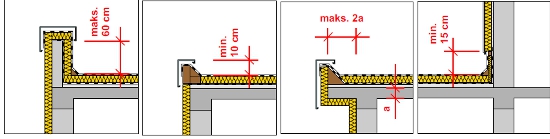

Wymogi ogólne:
• stropodach płaski z odwodnieniem wewnętrznym i attyką:
- attyka max 60cm (zwn.przemarzanie) i zaizolowana termicznie z każdej strony;
• stropodach płaski z odwodnieniem wewnętrznym bez attyki:
- spadek 3°-5°: krawędź (wysokość obróbki obrzeża) podniesiona min.10cm powyżej papy nawierzchniowej lub poziomu warstwy ochronnej ze żwiru;
- spadek > 5°: krawędź podniesiona min.5cm powyżej papy nawierzchniowej lub poziomu warstwy ochronnej ze żwiru;
• wspornikowe wysunięcie płyt dachowych poza lico śc. ≤ 2x gr. płyty stropowej, ocieplone termoizolacją o gr. min.3-4cm;
• wys. obróbek połączeń stropodachów z wyższymi elementami bud.≥ 15cm;
.
Podział:
-stropodach pełny;
*tradycyjny;
*odwrócony;
*dach zielony (patrz art. 'dach zielony');
-stropodach wentylowany;
.

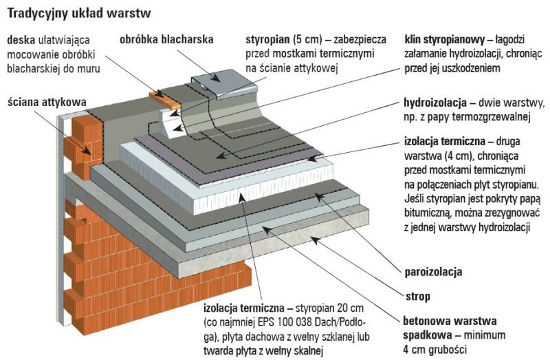

Ad.stropodach pełny, tradycyjny:
(!) tylko nad pomieszczeniami suchymi (nie pralnie, łaz. itp.), bo papa (w-wa o naj> oporze dyfuzyjnym) po str. zewn.- brak możliwości ujścia pary wodnej z termoizolacji;
(!) konieczne dylatacje w -wy spadkowej - pola o pow. 2m² (zwn skurcze termiczne betonu, mogące rozszczelnić warstwy izolacyjne);
.

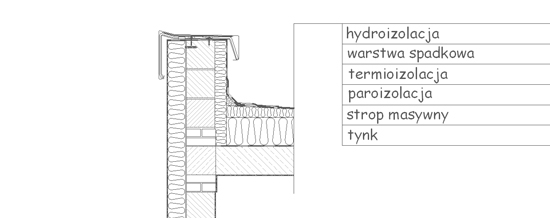

Przekrój:

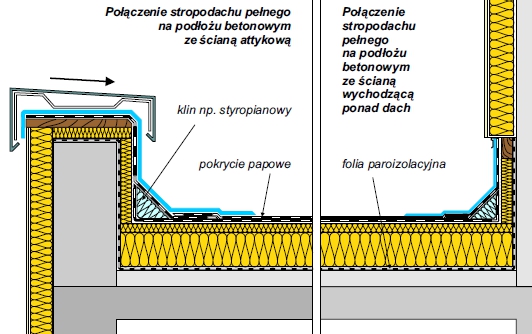

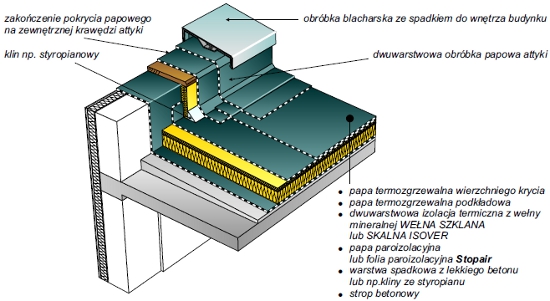

1.hydroizolacja: powinna być szczelna ( wymagana szczególna dokładność wykonania), odporna na zmienne temp. i obciążenia śniegiem, mat.: 2 warstwa-papa bitumiczna termozgrzewalna, elastyczna, ((+)odporniejsza na uszkodzenia mech. i wys. temp. od papy tradycyjnej), układana równolegle do spadku, z zakładami min. 10% szerokości, nakrywającymi łączniki, , na pow. pionowych (śc. budynków wyższych, kominy, wokół otworów odpływowych, kominków odpowietrzających) specjalne ukształtowanie połączenia (szczelne ale z możliwością przemieszczeń), bez zginania pod kątem prostym (trójkątne profile- kliny ze styropianu) w narożach; wywijana do zewn. krawędzi attyki v obrzeża i mocowana pod obróbką blacharską z kapinosem. obróbka ze spadkiem w kierunku wn. bud., by opady i zanieczyszczenia nie spływały po śc''. kominki wentylacyjne zmniejszają opór dyfuzyjny i odprowadzają wilgoć spod pokrycia;
- papa układana zależnie od spadku:
· przy spadku <10% obie w-wy papy układane równolegle do spadku, z zakładami <niż 10% szer. papy.
· przy spadku ok. 20% -pokrycie krzyżowe: dolna w-wa prostopadle, górna równolegle do okapu;
- dla zabezpieczenia stropodachu przed działaniem wiatru (ssanie):
· dociążenie (np. żwir);
· klejenie do podłoża v mocowanie mechaniczne (zalecane: w-wy pośrednie stropodachu mocowane do w-wy nośnej)
.
odprowadzenie pary wodnej z pom. pod stropem:
gdy podłoże bet.' suche i ma małą gr.- nie potrzeba wentylacji;
gdy stropodach niewentylowany, narażony na opady atmosferyczne, o dużej gr. stropu→konieczność wentylacji podłoża, odprowadzającej wilgoć z dachu do atmosfery.
2 sposoby :
- papa perforowana + kominki went.' (-) drogie, zawodne techn.', zużycie > il. papy, > pracy;
- papa z wbudowanym syst. went. podłoża (sieć kanałów went.'), odprowadzających wilgoć do atmosfery + kominki went.' (mało), możliwe rozw. 1-no v 2-w-we;
.
- dwa sposoby: odwodnienia:
· zewn.: zalecane przy spadku > 8%, (nieskuteczne przy mniejszym spadku)
rynny na krawędzi gzymsu v okapu + rury spustowe na zewn.bud.;

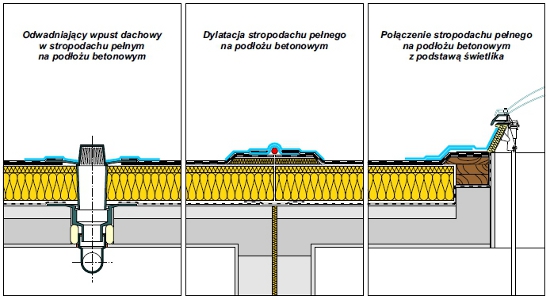

· wewn.: koryta ściekowe na pow. stropodachu (spadek ≥3%), wpusty (w odl. min. 25m od siebie) + rury spustowe wewn. bud.;

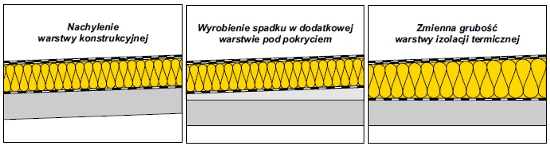

2.warstwa spadkowa, nachylenie 3-5% (taras-1,5-2,5%). rodzaje wykonania spadków połaci stropodachu:
- nachylenie w-wy konstrukcyjnej;
- spadek w dodatkowej w-wie pod pokryciem,
(-) konieczne dylatacje w -wy spadkowej - pola o pow. 2m² (zwn skurcze termiczne betonu, mogące rozszczelnić warstwy izolacyjne);
- zmienna gr. w-wy termoizolacji (np. kliny styropianu przyklejone na zimno do w-wy ocieplenia klejem bitumicznym)
(+)< ciężar stropu;
3.termoizolacja- gr. dobrana tak, by paroizolacja była usytuowana poniżej punktu rosy.
styropian lub wełna mineralna, min. 20cm, najlepiej układana w 2-óch warstwach, mijankowo ( uniknięcie mostków termicznych); wymagane twardsze płyty niż przy stropodachu wentylowanym, np.: EPS 100-038 Dach/Podłoga, z krawędziami prostymi lub profilowanymi, klejona do podłoża v mocowania mechanicznie (zalecane);
4.paroizolacja- ogranicza wnikanie wilgoci w ocieplenie. jej opór dyfuzyjny powinien być ≥ od oporu dyfuzyjnego pokrycia, na pow. pionowych paroizolacja wyprowadzona powyżej poziomu izolacji
termicznej.
materiały: papa asfaltowa termozgrzewalna lub samoprzylepna, papa asfaltowa z folią aluminiową (od str. stropu, odbija promieniowanie cieplne), papa polimerowo-asfaltowa termozgrzewalna, folia polietylenowa lub polipropylenowa, folia polipropylenowa z w-wą alumin.(+)najskuteczniejsza;
gr.0,15-0,20mm, szer. zakładów arkuszy min. 5cm (gdy arkusze sklejane zakład 10-15cm), układana prostopadle do spadku, zakłady równoległe do okapu;
.
5.strop masywny 24cm- np. żelbet, strop kanałowy lub gęstożebrowy, podłoże betonowe gładkie, szczeliny >12mm wypełnione zaprawą cementową;
6.tynk/gładź gipsowa;
....................................................................................................................................

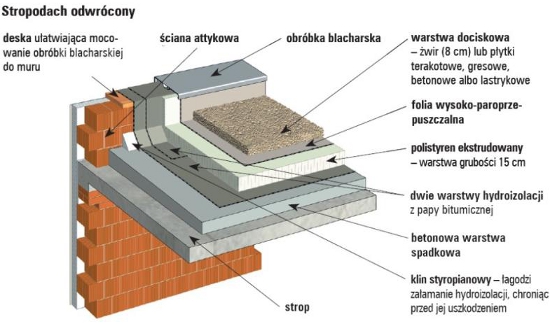

Ad.stropodach pełny, odwrócony:
odwrócona kolejność warstw- hydroizolacja pod termoizolacją, chroniącą przed uszkodzeniami i wpływami czynników atmosferycznych
(+)trwalszy od tradycyjnego (hydroizolacja chroniona przez warstwę termoizolacyjną);
(-)taras zwn mały spadek (1,5-2,5%)musi być bardzo starannie wykonany(termozgrzewalna papa bitumiczna), by nie przeciekał;

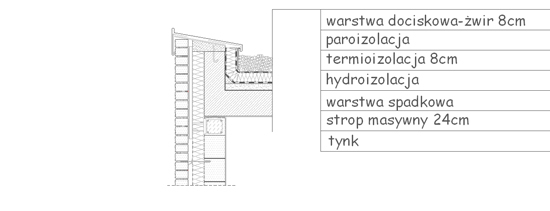

Przekrój:
1.warstwa dociskowa- np. żwir 8cm, płytki terakotowe, gresowe, betonowe lub lastrykowe;
2.paroizolacja- folia wysokoparoprzepuszczalna;
3.termoizolacja: polistyren ekstrudowany min. 20cm, 2-w-wy (< mostki cieplne), stropodach-taras: styropian min. EPS 100 038 Dach/Podłoga v wełna min. o gęstości objętościowej 150-220kg/m³ ;
4.hydroizolacja: 2-ie warstwy papy bitumicznej
5.warstwa spadkowa- np. beton
6.strop masywny
7.tynk
....................................................................................................................................

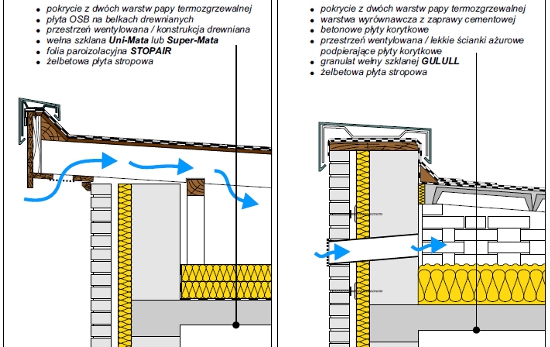

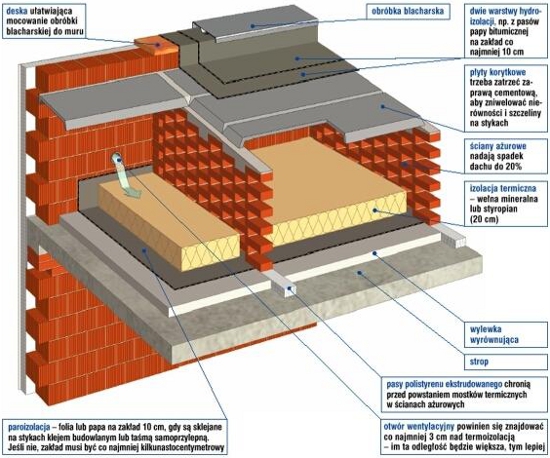

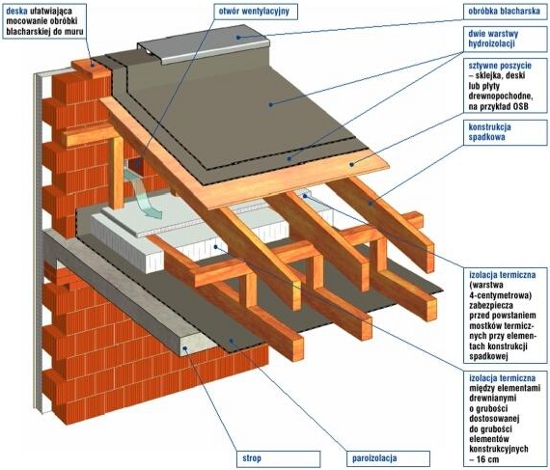

Ad. stropodach wentylowany:
nachylenie 5°(ok.9%)-20°
konstrukcja spadkowa z cegły dziurawki, drewna świerkowego lub sosnowego
pusta przestrzeń ÷ termoizolacją a izolacją przeciwwilgociową zapewnia swobodną cyrkulację powietrza, chroniącą ocieplenie przed zawilgoceniem

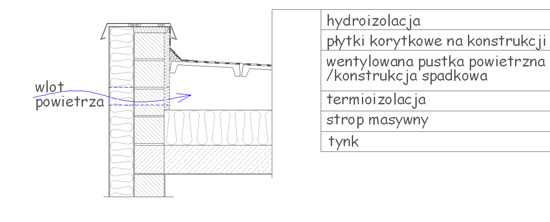

Przekrój:
1.hydroizolacja (izolacja przeciwwilgociowa): papa bitumiczna termozgrzewalna, elastyczna, (odporniejsza na uszkodzenia mechaniczne i wysoką temp. od papy tradycyjnej), układana 2-ma warstwami równolegle do spadku, z zakładami min. 10% szerokości (przy spadku ok.20% możliwe układanie krzyżowe- dolna warstwa prostopadle, a górna równolegle do okapu);
2.płytki korytkowe, styki zacierane zaprawą;
3.
*wentylowana pustka powietrzna:
- otwory wentylacyjne (wlotowe i wylotowe) umieszczone po przeciwległych str.w ściankach kolankowych, o łącznej pow. przekroju 1/500 pow. dachu, gdy odl. ÷ śc. z otworami went.>12m- kominki went.' w kalenicy max. co 6m;
- cała pow. powinna być wentylowana równomiernie, min. wys. pow. went.' 10cm;
*konstrukcja spadkowa:
- mat.: ściana ażurowa z cegły dziurawki, (opcjonalnie drewna świerkowego lub sosnowego), układana na pasach polistyrenu ekstrudowanego, chroniących przed mostami cieplnymi na styku ściany ze stropem;
4.termoizolacja 20-30cm, np:
- styropian o gęstości objętościowej 12-15kg/m³(EPS 50 042, EPS 70 040 Fasada,EPS 80 040 Fasada) - wełna szklana o gęstości objętościowej 20-35kg/m³;
- granulat Gulull wdmuchiwany (dla niskich przestrzeni, gdzie trudno ułożyć płyty/maty)
*folia paroizolacyjna nad pom. mokrymi (łaźnie, umywalnie); nad pom. wilgotnymi (łazienka, WC, kuchnia) przy masywnym stropie folia jest zbyteczna;
5.strop masywny: płytowy lub gęstożebrowy;
6.tynk/gładź gipsowa;
Wsp. przenikania ciepła dla stropów i stropodachów:
-zwykłe: U≤0,25W/(m²ּK),
-domy energooszczędne: U=0,2W/(m²ּK)
.

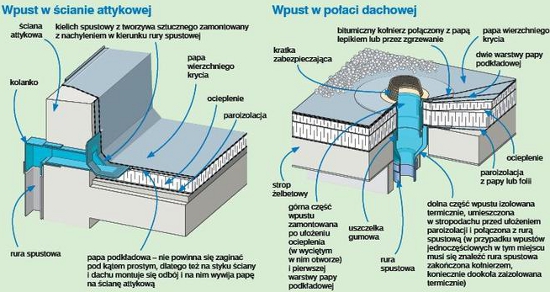

Rodzaje systemów odprowadzania wody ze stropodachu:
-system zewnętrzny, przy spadku ok 20%;
-system kielichów wpustowych (uformowanych wpustów w śc. attykowej);
-system wewnętrzny (grawitacyjny)- wpusty w pow. płaci, rury spustowe wewn. bud.;
-system podciśnieniowy- rura poziomo pod stropodachem, połaączona z pionową rurą wewn. v na zewn. bud.;
.
.
Parametry:
Współczynnik przenikania ciepła dla stropów i stropodachów ≤0,25W/(m²·K), a w domach energooszczędnych U=0,2W/(m²·K);
.
Podstawy prawne - Rozporządzenia, Normy, Opracowania:
- Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie;
.
