dach spadowy

.
(+) max.' ograniczenie strat ciepła uciekającego z domu górą;
.

.
Problem- Przyczyna:
1. problem: mostki termiczne wzdłuż krokwi
przyczyna: za krótka wełna między krokwiami i jej 1-warstwowy układ (ok 20% strat ciepła przy 1-warstwowym układzie);
(!) 1-sza w-wa termoizolacji 3cm szerzej niż rozstaw krokwi, 2-ga w-wa izolacji, prostopadle do 1-szej

2. problem: zawilgocenie termoizolacji, grzyb
przyczyna: nieciągła i źle zamontowana paroizolacja
(!) paroizolacja od wewn.

3. problem: zawilgocenie termoizolacji, grzyb
przyczyna: brak v niewłaściwa w-wa wstępnego krycia + nieskuteczna wentylacja połaci.
(!) wysokoparoprzepuszczalna membrana (tzw. w-wa wstępnego krycia) zapobiega zawilgoceniu (krople deszczu i śnieg wtłaczany przez wiatr), odprowadzając wilgoć do okapu, jednocześnie przepuszczając i pozwalając na wywiew(dzięki szczelinie wentylacyjnej) pary wodnej z wnętrza.
.
Wentylacja:
- poddasze nieużytkowe- cała kubatura wentylowana przez nawiewne otwory went. pod okapami oraz otwory wywiewne w kalenicy i górnej części ścian szczytowych.

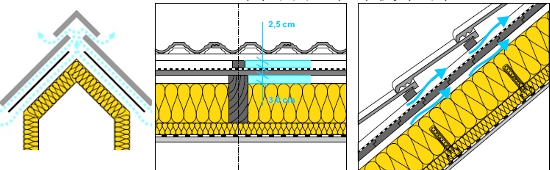

- poddasze użytkowe- wentylowana połać dachu- szczeliny went. nawiewne pod okapami oraz otwory wywiewne w kalenicy. 2 rozwiązania:
a) went. jednokanałowa- 1-na szczelina nad w-wą wstępnego krycia, między kontrłatami;


.
b) went. dwukanałowa- 2-ie szczeliny: 1-sza między termoizolacją a w-wą wstępnego krycia, 2-ga między w-wą wstępnego krycia a wierzchnim pokryciem dachu;


.
Obliczanie szczeliny went.(jak precyzuje niem. norma DIN 4108-3):
- wielkość otworów nawiewnych przy okapie i przekrój poprzeczny szczelin went. połaci dachowej=
≥0,2% pow. dachu i >200cm²x1m szer. dachu;
- przekroje went otworów wywiewnych na kalenicy v narożu dachu =0,05% pow.dachu;
- górna szczelina went.:
a) 2cm, gdy krokwie ≤ 10m;
b) 0,2% dł. krokwi, gdy krokwie < 10m (np.krokwie= 15m (1500cmx100cm)x0,2% = szczelina 300cm2 / pas o szer. 1m =3 cm wys.)
- dolna szczelina went. (dach dwukanałowy):
a) 3cm, gdy krokwie ≤ 10m;
b) 20% > od szczeliny górnej, gdy krokwie < 10m, (np.krokwie= 3cm x120 % = 3,6cm wys.)
by nie blokować dolnej szczeliny went. termoizolacją z wełny szklanej- drut stalowy zygzakiem rozpięty między krokwiami;
.

Montaż termoizolacji:
-1-sza w-wa termoizolacji 3cm szerzej niż rozstaw krokwi, montowana na wcisk
- 2-ga w-wa izolacji (dach z went. dwukanałową), prostopadle do 1-szej;
- by nie blokować dolnej szczeliny went. termoizolacją z wełny szklanej- drut stalowy zygzakiem rozpięty między krokwiami;
- termoizol. podtrzymywana przez profile montażowe do płyt g-k;
Zalecana gr. termoizol. w dachu skośnym: min. 25cm (2-ie warstwy : 15cm między krokwiami +10cm pod)
.

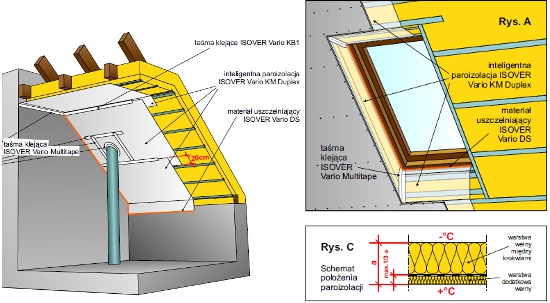

Montaż paroizolacji:
- szczelna, ogranicza napływ pary wodnej do materiału termoizolacyjnego;
-między płytami g-k a termoizolacją z wełny szklanej;
- zakładanie rozpoczynamy od kalenicy, brzegi powinny zachodzić na siebie na ok. 20cm, być sklejane taśmą 2-str. klejącą, łączenia powinny wypadać na profilach montżowych płyt g-k;
- dopuszczalne jest montowanie folii paroizolacyjnej między dwiema w-wami termoizolacji, gdy w-wa dodatkowa wełny szklanej nie jest grubsza niż 1/3 grubości wełny pomiędzy krokwiami;

Montaż płyt g-k:
płyt g-k montowane na ruszcie wsporczym z systemowych profili metalowych, prostopadle
do krokwi (rozstaw max 100cm), w rozstawie 40-50 cm.


.
sztywne poszycie:
(-) pracochłonne, trudne do wykonania, drogie;
- funkcja: przenosi ciężar własny, dekarzy i pokrycia
- zastosowanie: pod gonty bitumiczne, blachę płaską
- rodzaje:
• z desek;
• z płyt drewnopchodnych;
.
Ad. pokrycie z desek:
-materiały:
drewno sosnowe i świerkowe (+) tanie, wytrzymałe, trwałe, odporne na zmienne war. atmosf.;
jodłowe (-) droższe, < wytrzymałe, < odporne na wilgoć;
topoli (-) miękkie, łupliwe, < wytrzymałe od iglastych;
-montaż:
1. impregnacja (z>a odporność na grzyby, pleśń, owady, ogień)
2. deski szer. 12-15cm, gr. 2,4-2,5cm, z wpustem i wypustem, układane prostopadle do krokwi,
układane na styk v (przy ruszcie) z odstępami 2-5cm (+)cyrkulacja powietrza;
.
Ad. pokrycie z płyt drewnopchodnych, wodoodpornych:
(+) trwalsze, b-ej wytrzymałe, lepiej usztywniają konstrukcję dachu od desek;
(+) łatwiejsze mocowanie dzięki wpustom i wypustom
- rodzaje:
· płyty OSB:
(+) lepsza paroprzepuszczalność (lepiej wentylują dach)
montaż: układane prostopadle do krokwi, rzędy przesunięte o połowę dł. elem., ÷ rzędami szczelina 0,5cm na odkształcenia, w rzędzie płyty łączone na styk (zapobiega klawiszowaniu),
· płyty MFP:
(+) szlifowana pow.- idealnie równe poszycie (dobre pod gonty bitumiczne);
(+) > izolac. akust. i nieco > izol. term. dachu;
.
Akustyka:

.
.
.
.

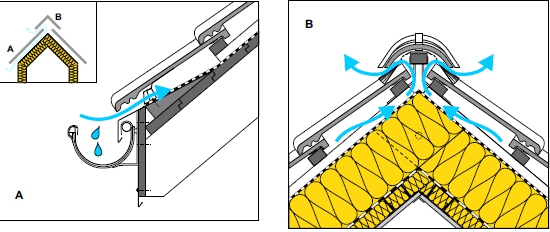

Dla zapewnienia dostatecznej cyrkulacji powietrza pod dachówką montujemy wlot powietrza  w pasie nad rynną oraz wylot w kalenicy pod gąsiorem.

Przekrój:
1.Dachówka lub blacha fałdowa;
2.łaty/kątrłaty;
3.folia wysokoparoprzepuszczalna (paroprzepuszczalność ≥ 800 g/m² /dobę lub Sd < 0,03m),
folia może leżeć bezpośrednio na ociepleniu, bez szczeliny wentylacyjnej pod spodem, ale także bez wybrzuszenia do góry, co zmniejszałoby szczelinę wentylacyjną nad nią;
4.ocieplenie w dwóch warstwach (20-25cm) dla uniknięcia mostków termicznych, dla uniknięcia wybrzuszenia folii paroprzepuszczalnej szerokość wełny mineralnej o 2cm mniejsza niż rozstaw krokwi
/krokwie i listwy rusztu (co 40-60 cm ocynkowane wieszaki stalowe typu U z listwami metalowymi lub drewnianymi);
5.folia paroizolacyjna nad pomieszczeniami wilgotnymi ( łazienką, WC, kuchnią);
6.płyty g-k

Przekrój dachu energooszczędnego:
1.Dachówka lub blacha fałdowa;
2.łaty/kątrłaty;
3.folia z poliuretanową lub aluminiową powłoką refleksyjną, odbijająca 80% promieni cieplnych z powrotem w kierunku poddasza;
4.niewentylowana szczelina powietrzna 2-3cm;
5.2-ie warstwy ocieplenia(20-25cm)/krokwie i listwy rusztu (co 40-60 cm ocynkowane wieszaki stalowe typu U z listwami metalowymi lub drewnianymi);
6.folia paroizolacyjna z refleksyjna powłoką odbijająca 90% promieni cieplnych;
7.niewentylowana szczelina powietrzna 2-3cm;
8.płyty g-k;


Zastosowanie niewentylowanych szczelin powietrznych zmniejsza o 15% zużycie ciepła.

Wsp. przenikania ciepła dla dachów spadzistych:
U≤0,25W/(m²ּK)
.
Podstawy prawne - Rozporządzenia, Normy, Opracowania:
- Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadaæ budynki i ich
usytuowanie.
- PN-B-02025:2001- Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania
budynków mieszkalnych i zamieszkania zbiorowego;
- PN-EN ISO 6946:2004- Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania;
- PN-EN ISO 14683:2001- Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne.
- PN-EN ISO 10456:2004- Materiały i wyroby budowlane. Procedury okreoelania deklarowanych i obliczeniowych wartości cieplnych;
- PN-EN 12524:2003- Materiały i wyroby budowlane. Właściwości cieplno-wilgotnooeciowe.Tabelaryczne wartości obliczeniowe;
- PN-82/B-02403- Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne;
- PN-EN ISO 13788: 2003- Cieplno-wilgotnooeciowe właściwooeci komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej
konieczna do uniknięcia krytycznej wilgotności powierzchni i kondensacja międzywarstwowa. Metody obliczania;
