strop gęstożebrowy
a)strop gęstożebrowy zwykły:
Zalety:
(+)możliwość ręcznego montażu: niewielki ciężar elementów, bez użycia ciężkiego sprzętu budowlanego,
(+)brak pełnego deskowania, tylko montażowe podparcie belek;
Wady:
(-)znaczna grubość stropu (26,5 lub 34 cm) przy rozpiętości powyżej 6 m
(-) traci zalety przy skomplikowanym kształcie płyty-dużo elementów wylewanych;
Elementy:
1.pustaki stropowe- wypełnienie stropu, nie wpływają na jego wytrzymałość, wpływają na akustykę stropu, wysokość 16-27cm, wykonane z :
a)ceramiki
-tradycyjnej-zwykła glina
-poryzowanej -glina z dodatkami poryzującymi)- lżejsze, mają wyższą izolacyjność termiczną
b)betonu (zwykłego, lekkiego, keramzytobetonu lub trocinobetonu) lub komórkowego;
c)styropianu;
2.żebra*:
a)żebra (belki stropowe)= kratownica ze stalowych prętów + stopka betonowa lub ceramiczno-betonowa, częściowo prefabrykowane, przenoszą obciążenie ze stropu na wieniec, rozstawi < 90cm ( najczęściej 40, 45 lub 60cm);
b)żebra rozdzielcze-wykonywane na budowie, gdy rozpiętość stropu jest większa niż 4 m, zapobiegają klawiszowaniu stropu, ujednolicają pracę belek, zmniejszają ugięcia stropu; pod ścianą działową dwa żebra (zamiast jednego);
3.nadlewka betonowa- wypełniająca przestrzenie między pustakami oraz tworząca nad nimi kilkucentymetrową warstwę nadbetonu, razem ze zbrojeniem belek tworzy nośną konstrukcję stropu
4.wieniec- , żelbetowy element wzmacniający połączenie stropu ze ścianami, przenosi poziome obciążenia ze stropu oraz wzmocnia konstrukcję budynku, po zabetonowaniu tworzy opaskę spinającą mury (biegnie przez wszystkie ściany nośne domu);
min. 23-28 cm wysokości;
końce belek wpuszczane w wieniec na 8-12cm;

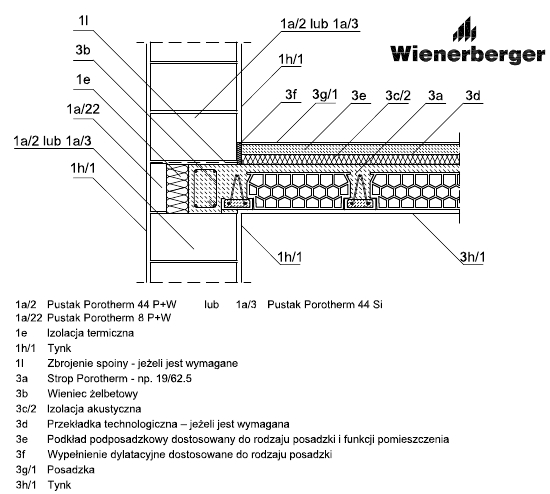

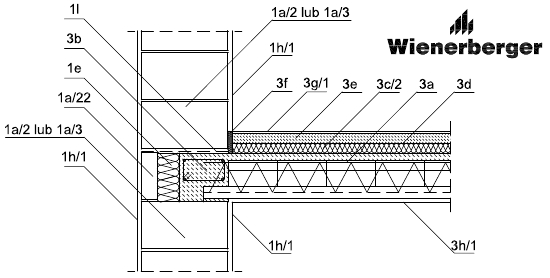

Montaż: źródło: www.wienerberger.pl
1. pustaki stropowe układane na styk na belkach
2. betonowanie całości
Na nośność stropu gęstożebrowego wpływają:
- belki stropowe i żebra rozdzielcze
- beton,
- wysokość stropu- proporcjonalna do nośności ( w domach jednorodzinnych najczęściej 24cm, może być zwiększona do 34 cm)
*w gęstożebrowym stropie Akermana nie ma belek- pustaki na deskowaniu z prętami zbrojeniowymi pomiędzy, zalewane betonem i łączone w ten sposób ze zbrojeniem wieńców.
b)strop gęstożebrowy ze strunobetonu:
(+) większa rozpiętość i powierzchnia przy mniejszej wysokości (w porównaniu ze stropem gęstożebrowym zwykłym);
elementy:
1.pustaki wibroprasowane;
2.belki ze strrunobetonu
3. beton wyższej klasy- min. C50/60.
.
