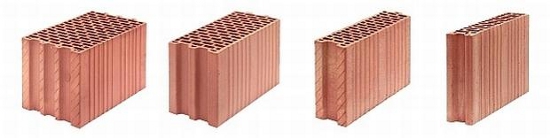

pustaki ceramiczne:
Wytwarzanie:
z wypalanej w temp. ok. 700°C gliny
(+) mrozoodporność
(+) duża wytrzymałośc na ściskanie, można z nich wznosić domy do 6-ciu kondygnacji;
(+) gładka powierzchnia i duża dokładność wymiarowa ułatwia późniejsze tynkowanie, umożliwia zastosowanie cienkiej (kilkumilimetrowej) spoiny z zaprawy klejowej, która polepsza izolacyjność muru;
(+) naturalny materiał
(+) nadaja się na zewnętrzne ściany jednowarstwowe, współczynnik przenikania ciepła dla takiej ściany: U = 0,26 - 0,30 W/(m2xK);
Podział pustaków ceramicznych:
- tradycyjne:
(+) nieco cieplejsze od silikatów, λ = 0,34-0,40 W/(mK);
(+) bardzo dobre parametry akustyczne;
(+) lżejsze od bloczków silikatowych, ważą 8-9 kg/szt;
(-) murowane na normalną spoinę o gr ok. 12 mm;
- z ceramiki poryzowanej:
z mieszanki gliny i pyłu drzewnego, który po wypaleniu pozostawia w strukturze materiału mikropory;
(+) cieplejsze od pustaków tradycyjnych (λ = 0,235 W/(m.K)
(+) pory ułatwiają wydostanie się wilgoci na zewnątrz domu, para wodna nie kumuluje się w murze;
(-) mniejsza gęstość i wytrzymałość na ściskanie(10-15 MPa) opraz większa nasiąkliwość od ceramiki tradycyjnej;
(-) mniejsza izolacyjność akustyczna od ceramiki tradycyjnej;
Zastosowanie:

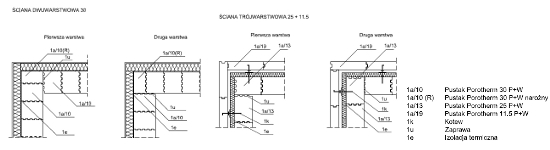

- ściany dwuwarstwowe;

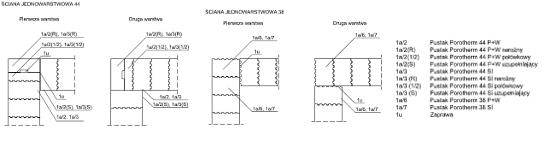

- ściany jednowarstwowe: gr. 44-50 cm;
- wewnętrzne ściany konstrukcyjne- gr. 18-29 cm;
- przewody wentylacyjne i kominowe;
Zaprawa:
- spoina pozioma:
^ najczęściej zaprawa grubowarstwowa (1-2 cm), z powodu nierównej powierzchni pustaków, by grube spoiny nie wyziębiały ściany, powinno się stosować zaprawy ciepłochronne, z domieszkami perlitu;
^ zaprawy klejowej grubości 3-5 mm, przy gładkich pustakach o szlifowanych powierzchniach górnej i dolnej;
- spoina pionowa: brak zaprawy- zazębienie wpustów i wypustów na bocznych ściankach, spoiny pionowe wykonywane, gdy łączone elementy są docinane;
Jak kupować:
- w składzie budowlanym, hurtowni oraz u producenta;
- na powierzchni pustaków nie powinno być widocznych przebarwień (norma dopuszcza te < 5 cm);
- pęknięcia mogą sięgać co najwyżej do 1/3 długości;
- test – wybrać jeden, przełamać, przekrój powinien być jak najbardziej jednorodny, bez białych ziaren margla (minerał obecnego w złożach gliny)- pod wpływem wilgoci powiększa on swą objętość i powoduje pęknięcia i odpryski na powierzchni cegieł oraz bez czarnych szklistych przebarwień (znaczy to, że ceramikę przepalono). dopuszczalne są ciemne, matowe przebarwienia;
- ładny pomarańczowy kolor pustaków świadczy jedynie o tym, że glina zawierała dużo tlenku żelaza, nie ma on wpływu na wytrzymałość wypalonego elementu;
Wyroby ceramiczne tak jak inne materiały budowlane powinny mieć certyfikat lub deklarację zgodności z odpowiednią normą lub aprobatą techniczną.
Parametry:
- wymiary: szer. 80, 115, 188, 250, 288, 375, 380, 440mm; dł. 188, 220, 248, 375, 498mm;
- waga: kilkanaście kilogramów na element, 1 m2 ściany ma ciężar 220-280 kg;
rys. źródło:
http://www.wienerberger.pl/
