ściany jednowarstwowe:
(+) najszybciej się je buduje;
Materiały nadające się na ściany jednowarstwowe:
-ceramika poryzowana;
- beton komórkowy;
(-) wymaga ekipy dobrze wyszkolonych wykonawców;
.
ściany dwuwarstwowe:
(+) lepsza ciepłochronność od ściany 1-warstwowej(izolacja wińców, nadproży, eliminacja mostków cieplnych);
(+) dopuszczalne niewielkie niedociągnięcia wykonawcze, mur zostanie jeszcze przykryty izolacją;
(+) wiele materiałów do wyboru;
(+) najtańsza;
.
Rozwiązania:

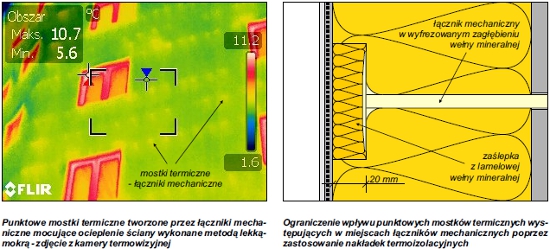

1. Ściana izolowana metodą lekką-mokrą (inaczej bezspoinowy system ocieplania BSO, system izolacji cieplnej ścian zewnętrznych ETICS):
Budowa:
- śc. nośna
- termoizolacja (styropian/ skalna wełna mineralna) klejona i mocowana kołkami przeciwdziałającymi siłom ssącym wiatru;
- tynk zbrojony siatką (cienkowarstwowa wyprawa tynkarska, na podłożu z zaprawy klejowej, zbrojonej siatką z włókna szklanego)
- farba elewacyjna (opcjonalnie)
.
Problem- Przyczyna:
1. problem: zawilgocona warstwa izolacji- stąd powstający grzyb.
przyczyna: tynk o dużym oporze dyfuzyjnym w warstwie elewacyjnej.

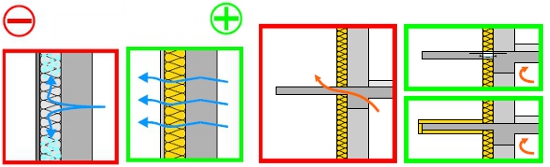

(!) by uniknąć zawilgocenia, warstwy o dużym oporze dyfuzyjnym (źle przepuszczające parę wodną) powinny znajdować się jak najbliżej powierzchni wewnętrznej (np. jeśli tynk w warstwie elewacyjnej będzie zbyt szczelny, w warstwie termoizolacji może następować kondensacja pary wodnej, stąd np. na pokrycie wełny mineralnej zaleca się tynki mineralne o wysokiej paroprzepuszczalności).
2. problem: przemarzanie połączenia ściany z płytą balkonu
przyczyna: liniowy mostek termiczny wzdłuż płyty balkonowej
(!) płyta balkonu nie powinna przerywać ciągłości termoizolacji ściany, powinno się:
- oprzeć ją na zewnętrznych elementach konstr.;
- połączyć z konstr. przez nośniki izotermiczne ((-)drogie);
- ocieplić całą płytę balkonową;

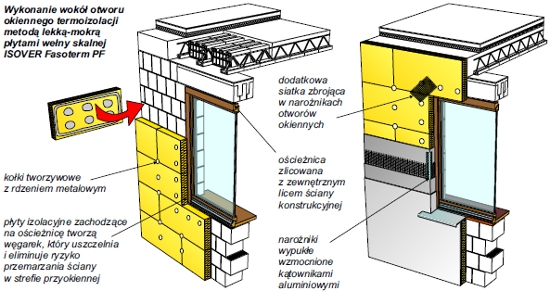

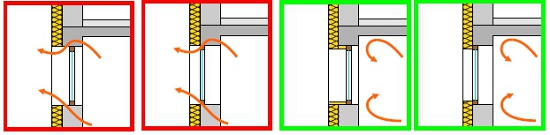

3. problem: przemarzanie ścian, pleśń wzdłuż ościeżnicy.
przyczyna: brak docieplenia od zewnątrz nadproża i ościeży okiennych.
(!) całe nadproże i jego styk z ościeżnicą powinny być odpowiednio ocieplone. W nowo wznoszonych ścianach dwuwarstwowych okna powinny być osadzane przy zewnętrznej krawędzi ściany nośnej przed wykonaniem termoizolacji, aby było możliwe wykonanie ociepleń zachodzących na ościeżnice okienne.
ściany trójwarstwowe:
(+) najtrwalsza;
(+) wykończenie izolacji materiałem trwalszym od tynku chroni warstwę ocieplenia;
(+) estetyka;
(-) najdroższa;
Zamocowanie zewnętrznej warstwy:
- na ruszcie (drewno, materiały drewnopochodne);
- klejenie bezpośrednio do ocieplenia (płytki elewacyjne z kamienia);
Rozwiązania:

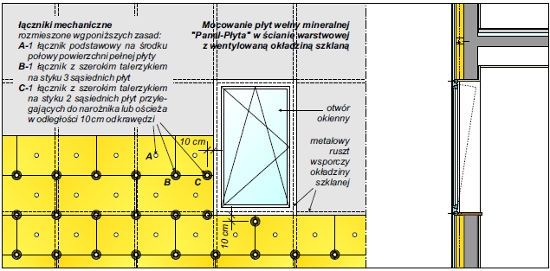

1.Ściany z wentylowaną okładziną szklaną:
Problem- Przyczyna:

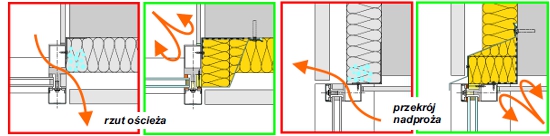

1. problem: przemarzanie połączeń ściany z elewacją wentylowaną
przyczyna: złe docieplenie styku technologicznego i brak paroizolacji
termoizolacja powinna obejmować aluminiowe profile słupów i rygli. od str. wn. zaleca się uszczelnienia przegrody,pełniące rolę paroizolacji. nad nadprożem przeszklonej ściany osłonowej w szczelinie went. - obróbka blaszana jako zabezpieczenie przeciwwilgociowe. takie oblachowanie można zastosowć także na pionowych krawędziach ościeży.

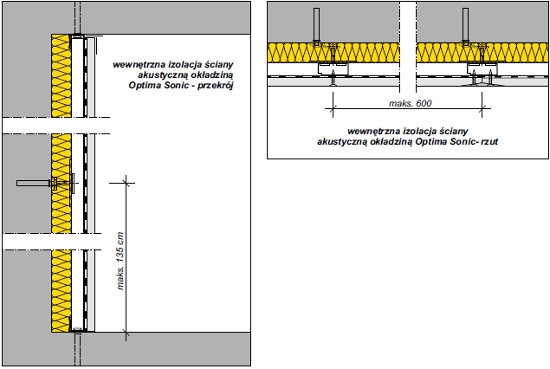

2. Ściana izolowana od wewnątrz:
.
Budowa:
- śc. nośna
- mata z wełny szklanej (gr.3cm)
- płyty g-k/ paroizolacja klejona do okładziny/ ruszt ze stalowych profili
Problemy występujące przy budowie ścian:
Punkt rosy:
Na wewnętrznej powierzchni nieprzezroczystej przegrody zewnętrznej nie może występować kondensacja pary
wodnej umożliwiająca rozwój grzybów pleśniowych. We wnętrzu takiej przegrody nie może występować
narastające w kolejnych latach zawilgocenie spowodowane kondensacją pary wodnej.
.
.
Podstawy prawne - Rozporządzenia, Normy, Opracowania:
- Rozporz¹dzenie Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadaæ budynki i ich
usytuowanie.
- PN-EN ISO 6946:2008- Komponenty budowlane i elementy budynku.
Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania
- PN-EN ISO 14683:2008- Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła.
Metody uproszczone i wartooeci orientacyjne
- PN-EN ISO 10456:2009- Materiały i wyroby budowlane. Właściwościcieplno-wilgotnooeciowe.
Tabelaryczne wartooeci obliczeniowe.
- PN-EN 12524:2003- Materiały i wyroby budowlane. Właściwości cieplno-wilgotnooeciowe.
Tabelaryczne wartości obliczeniowe i procedury okreoelania
deklarowanych i obliczeniowych wartooeci cieplnych.
- PN-B-02403:1982- Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne
- PN-EN ISO 13788: 2003- Cieplno-wilgotnooeciowe właoeciwooeci komponentów budowlanych
i elementów budynku. Temperatura powierzchni wewnętrznej konieczna do uniknięcia krytycznej wilgotnooeci powierzchni
i kondensacja miêdzywarstwowa. Metody obliczania
- Opinia techniczna 501/H/1082/115/8-2008 Politechniki Warszawskiej- Opinia techniczna dotycząca moąliwooeci wystąpienia międzywarstwowej kondensacji pary wodnej w warstwowych oecianach zewnętrznych
.
