Wiatrak kreteński

Budowany przez nas wiatrak ma maksymalną moc 750W przy 24V. Projekt powstał przy współpracy z Narodowym Centrum Alternatywnej Energii w Walii i Stowarzyszeniem Energii Wiatrowej w Holandii. Projektowany wiatrak to typ kreteński, jest on wolny, ale za to prosty i bezpieczny, do jego budowy nie potrzeba specjalistycznych narzędzi, może być także łatwo naprawiony.
Materiały:
drewno: jesion na maszty, płyta OSB
płótno żeglarskie

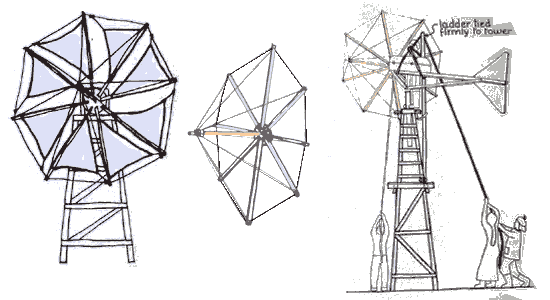

rys. 1 Wiatrak typy kreteńskiego, konstrukcja śmigła, stawiamy wiatrak

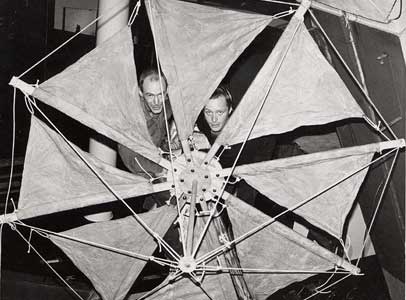

fot.1 źródło: http://techref.massmind.org/techref/other/windmills.htm
1. Śmigło:

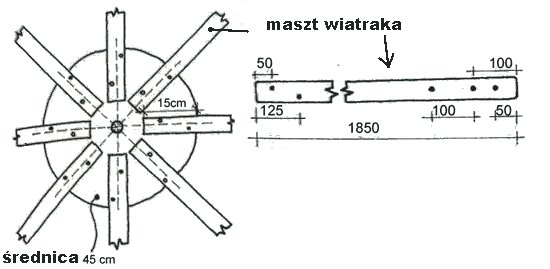

rys.1 śmigło wiatraka, wymiary masztu

- materiał: zaimpregnowana płyta OSB o grubości 25mm;
- wytnij z płyty okrąg Ø 45cm ;
- podziel okrąg na 8 równych części (osie masztów)
- zrób dziurę na środku Ø 32mm;
- Ø wiatraka to 3,85m.
Maszty:
- rodzaj drewna- jesion (dobra wytrzymałość)
- 5x5 cm;
- 185 cm dł.;
- rogi lekko zaokrąglić;
- przykręć maszty do płyty śrubami Ø 8mm, pod zakrętki śrub podłuż duże podkładki, dzięki temu całość nie będzie się trząść podczas pracy;
- wywierć dziury Ø10mm w masztach (patrz rys.1), by przymocować żagle i mocujące liny.
Uwaga; Staraj się zrobić to bardzo dokładnie, gdyż nierówności będą wytrącać cały system z równowagi.
2. Rama pod prądnicę i skrzynię biegów:
- konstrukcja: belek drewnianych 5x7cm, wymiary parz rys. 3;
- okładzina: impregnowana płyta OSB 8mm, przybita i sklejona klejem wodoodpornym;
- przykręć śrubami do konstrukcji wiatraka trzymającej ogon i oś wiatraka, umożliwiają obracanie się śmigła na wietrze.

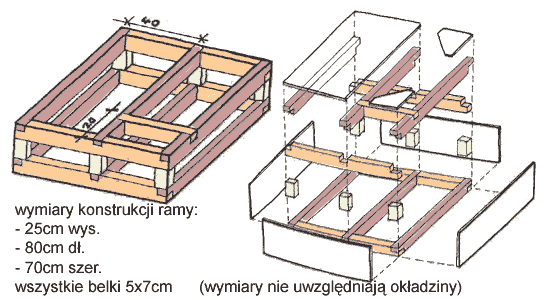

rys.3 Rama pod prądnicę i skrzynię biegów

3. Oś i rama2:

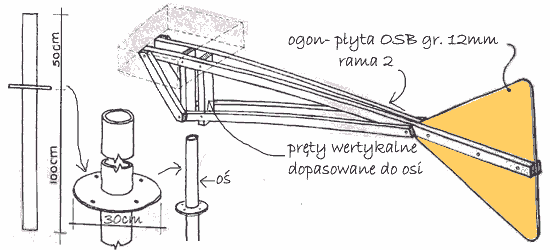

rys.4 Oś i rama2 z ogonem wiatraka

- osią będzie stalowy pręt Ø 100mm,o gr. ścianki 3-4mm, dł. 1,5m (wymiary jak na rys.4);

- przyspawaj do pręta 4mm dysk o Ø 300mm (patrz rys.4), będzie on podtrzymywał ciężar wiatraka;

- mając pręt (oś), zrób ramę2 (według wymiarów podanych na rys.5) używając wkrętów do drewna połącz drewniane belki, pamiętaj że rama2 musi pasować do nałożenia na oś, więc rozstaw wertykalnych słupków musi być minimalnie większy od średnicy osi;

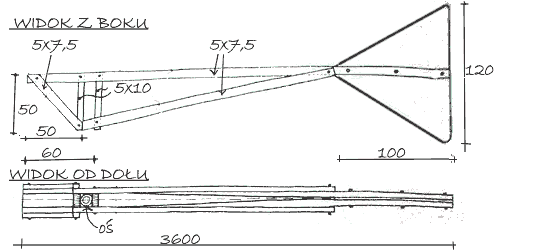

rys.5 Rama2- wymiary
