Materiał PCM

Materiały PCM (Phase Change Material) to materiały wykazujące zdolność do zmiany stanu skupienia w niskich temperaturach. Przykładowym rozwiązaniem, wykorzystującym tą technologię jest 'dom solarny' w Ebnat-Kappel w Szwajcarii (architekt Dietrich Schwarz, doradca energetyczny: Werner Platzer). Zastosowano tu, specjalnie dla tego projektu stworzony element fasady. System ten zajmuje dwie trzecie fasady południowej i działa jak wielki kolektor cieplny.

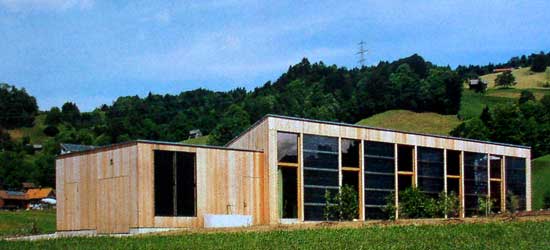

fot.1 źródło: 'Detail' 06.2002

Materiał:

- szyby o niskiej przepuszczalności cieplnej, tafle środkowe z nadrukiem ceramicznym od wewnątrz, szkło pryzmatyczne, kostki z tworzywa sztucznego, wypełnione parafiną;

Właściwości:

- wielofunkcyjność: podobnie jak izolacja transparentna system przepuszcza światło i chroni przed utratą ciepła, magazynuje ciepło oraz chroni przed przegrzaniem;

- 10 razy mniejszą przepuszczalność cieplna niż beton;

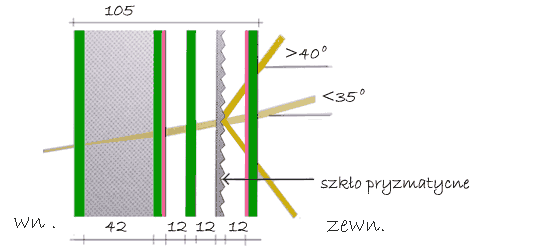

rys.1 źródło: 'Detail' 06.2002

Jak to działa:

Światło przenika przez szyby o niskiej przepuszczalności cieplnej, druga warstwa przeszklenia posiada powierzchnię pryzmatyczną, która pełni rolę sezonowej ochrony przed przegrzewaniem. Latem, gdy promienie słoneczne padają pod dużym kątem, są one odbijane przez powierzchnię pryzmatyczną z powrotem na zewnątrz. Zimą promienie padają pod małym kątem i przenikają przez powierzchnię pryzmatyczną do wewnątrz. Ostatnią warstwę stanowią kostki z tworzywa sztucznego, wypełnione parafiną, warstwa ta magazynuje ciepło. Zastosowany wosk w temperaturze pokojowej przyjmuje stan ciekły, a przy zmianie stanu skupienia magazynuje ciepło. Podczas słonecznego zimowego dnia, ściana (po roztopieniu się wosku) staje się jaśniejsza i przepuszcza więcej światła. Przy niskich temperaturach ściana oddaje zgromadzoną energię do wnętrza przez promieniowanie i znów się przyciemnia (wosk zastyga). Latem ściana pozostaje przyciemniona, dzięki odbijaniu letnich promieni przez warstwę pryzmatyczną wosk się nie topi.

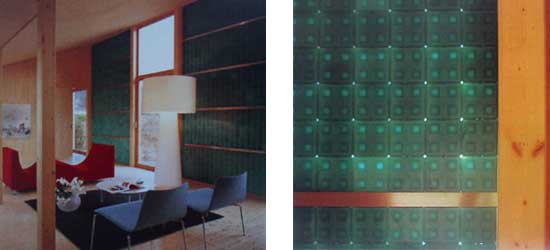

fot.2 źródło: 'Detail' 06.2002

źródło:

'Detail' 06.2002- autorskie tłumaczenie
