Zmniejszanie mostków cieplnych

Zazwyczaj straty ciepła przez mostki cieplne (termiczne) nie są znaczące, o wiele więcej ciepła ucieka przez źle zaizolowane ściany i wentylację bez odzysku ciepła. Gdy natomiast dom poddamy termomodernizacji, z racji wyeliminowania innych strat oraz podwyższenia temperatury przegród, ich znaczenie wzrasta i mogą one stanowić nawet 20% pozostałych strat. Dlatego też budując dom lub robiąc termoizolację, należy także zwrócić uwagę na ich wyeliminowanie, pozwala to na niemal całkowite ograniczenie powodowanych przez nie strat ciepła. Najważniejsze jest dobre rozwiązanie detali budowlanych. Oto kilka przykładów. Detale te pochodzą z projektu termomodernizacji istniejącego budynku.

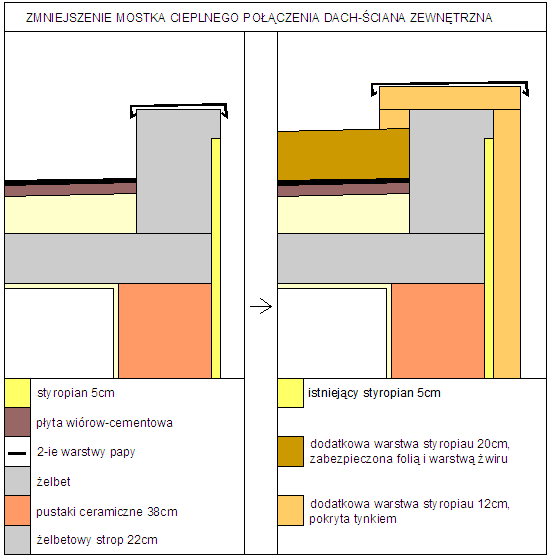

Detal 1:

PRZED PO TERMOIZOLACJI

Problem: Izolacja ściany zewnętrznej nie jest przeprowadzona do szczytu, zakończenie izolacji na wysokości gzymsu powoduje uciekanie ciepła przez nie zaizolowaną część ściany.

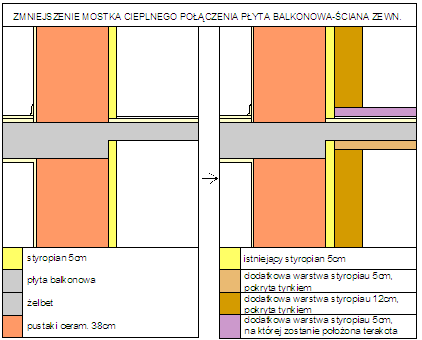

Detal 2:

PRZED PO TERMOIZOLACJI

Problem: duży mostek cieplny w skutek przebicia warstwy izolacji przez płytę balkonową ( żelbet przewodzi ciepło prawie 50 razy lepiej od styropianu). Docieplenie ściany zewnętrznej bez rozwiązania tego detalu konstrukcyjnego sprawiłoby znaczny wzrost strat ciepła w tym miejscu.

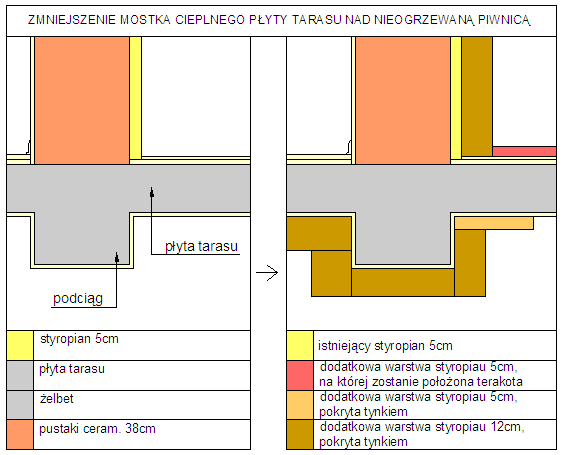

Detal 3:

PRZED PO TERMOIZOLACJI

Problem: duży mostek cieplny w skutek przebicia warstwy izolacji przez płytę balkonową ( podobnie jak w przypadku płyty balkonowej w detalu 2). Przez płytę tarasu ciepło ucieka dodatkowo z powodu nie zaizolowania jej od strony nie ogrzewanej piwnicy oraz połączenie z żelbetowym podciągiem, podpierającym ścianę zewnętrzną.

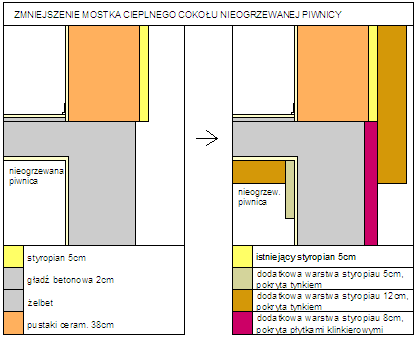

Detal 4:

PRZED PO TERMOIZOLACJI

Problem: duży mostek cieplny. Zimno przenika swobodnie przez ściany piwnicy na zewnątrz i przez nieocieplony strop nad piwnicą do wewnątrz.
Skutek:
- obniżenie temperatury w rogu domu na połączeniu ściany zewnętrznej i stropu nad nie ogrzewaną piwnicą;
- kondensacja pary wodnej na chłodnej powierzchni i możliwość rozwoju pleśni;

Detal 5:

Detal 6:

Detal 7:

- ściany zewnętrzne docielone styropianem Platinum Plus λ= 0,031 W/(m· K)
- stop nad piwnicą docielone styropianem Gold λ= 0,036 W/(m· K)
