podłoga pływająca
Podłoga pływająca:
Podłoga pływająca poprawia izolacyjność stropu od dźwięków powietrznych i uderzeniowych, jej stosowanie jest wskazane gdyż większość stropów stosowanych w budownictwie niewystarczająco tłumi dźwięki.
Dylatacje: podłoga pływająca jest niezależną konstrukcją, nie połączoną z przyległymi elementami budowlanymi (ścianami, stropem, innymi typami podłóg), oddzieloną za pomocą dylatacji (min 1cm). Materiałem na dylatacje może być taśma z wełny mineralnej, filcu, poliuretanu lub korek.
System zamków: kilka warstw podłogi układanych jest na sobie bez zastosowania kleju czy gwoździ, natomiast elementy należące do 1-nej warstwy łączone są na system zamków.
Sztywność dynamiczna: podłoga pływająca powinna posiadać także odpowiednią sztywność dynamiczną( jednostka- N/cm3 lub MN/m3). Im niższa sztywność dynamiczna materiału sprężystego, tym lepsze tłumienie dźwięków uderzeniowych. Warstwy podłogi pływającej muszą być sztywne, dlatego stosuje się specjalne płyty z wełny mineralnej lub styropianu, a podkład usztywnia siatką lub włóknami mineralnymi. Aby uzyskać odpowiednią izolacyjność akustyczną na dźwięki uderzeniowe w podłodze pływającej stosujemy materiał izolacyjny o sztywności dynamicznej <30 MN/m³.
Lw- ważony wskaźnik zmniejszenia poziomu uderzeniowego, określający właściwości akustyczne podłóg pływających. Mierzy się nim poprawę izolacyjności od dźwięków uderzeniowych stropu po zamontowaniu dodatkowej konstrukcji podłogowej (patrz normy**). Parametr ten jest liczony jako iloraz działającej siły i zmiany grubości materiału, im jest niższy, tym właściwości izolacyjne materiału są lepsze. Wartość wskaźnika DLw, sztywność dynamiczną oraz klasę podłogi pływającej i zastosowanych materiałów można odczytać z Aprobat Technicznych oraz z zaleceń podawanych przez producentów.
Podział podłóg pływających wdg normy PN-B-02151-3:1999**:
Zalety podłogi pływającej:
(+) poprawia izolacyjność akustyczną dźwięków powietrznych ( muzyka, rozmowa, telewizor)oraz uderzeniowych (kroki, przesuwanie ciężkich przedmiotów), dzięki materiałom izolacyjnym i dylatacjom;
(+) poprawia izolacyjność termiczną podłogi, gdyż bardziej pochłania ciepło od podłogi klejonej;
(+) system bezklejowy- tańszy, szybszy, łatwy montaż, brak stosowania środków chemicznych(często szkodliwych dla człowieka);
(+) podłoga zdatna do użytku od razu po położeniu;
(+) bardziej ekologiczna od podłóg klejonych (szkodliwość dla zdrowia klejów rozpuszczalnikowych, problem utylizacji kleju);
Wady podłogi pływającej:
(-) podłoga bezklejowa nieznacznie lepiej (ok.20dB) izoluje dźwięki powietrzne (muzyka, rozmowa, telewizor), ale gorzej od podłogi klejonej tłumi dźwięki uderzeniowe (kroki, upadające przedmioty). Parkiet pływający nie dopasowuje się powierzchnią idealnie do podkładu (słaba adhezja ciał stałych, właściwość chropowatości /dla gładkich powierzchni 10-100nM/ oraz drobne nierówności). Łącząc dwie powierzchnie, nawet bardzo gładkie, nigdy nie będą one przylegały do siebie idealnie. Problem ten nie występuje w przypadku posadzek niepływających, gdyż klej w początkowym stadium jest cieczą, ma więc dobre właściwości adhezyjne. Dla komfortu użytkowania większe znaczenie ma tłumienie dźwięków uderzeniowych i brak nieprzyjemnego pogłosu w czasie chodzenia niż izolacja dźwięków powietrznych, więc akustyka pomieszczenia podłóg pływających jest w sumie gorsza od akustyki podłóg klejonych;
(-) większe pochłanianie ciepła od podłogi klejonej jest wadą w przypadku zastosowania ogrzewania podłogowego, powoduje większe straty ciepła i nieco dłuższą bezwładność cieplną;

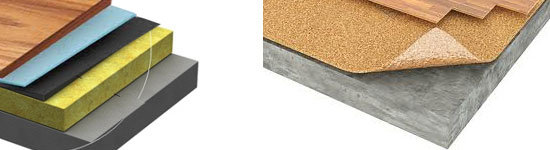

Przekrój: podłoga pływająca na stropie betonowym:
1. panele- posadzka pływająca
2. podkład: przy stropie z betonu- 2-ie możliwości:
- podkład sztuczny: polistyren ekstrudowany (XPS);
- podkład naturalny, np. Ekopłyta;
3. folia paroizolacyjna z polietylenu (zabezpiecza panele od wilgoci betonu), gr. min. 0.2mm, z zakładem min. 20cm;
4. płyty z wełny mineralnej lub styropianu;
5. strop z betonu (suchy, większe nierówności wyrównane masą samopoziomującą lub szpachlową);
Przekrój: podłoga pływająca na stropie drewnianym:
1. panele- posadzka pływająca
2. podkład naturalny
3. strop drewniany (wyszlifowane drobne nierówności, przy większych nierównościach należy wyłożyć podłogę drewnianą płytami wiórowymi);Uwaga! podłoże musi być równe, by nie powstawał pogłos podczas chodzenia w szpilkach, czy ciężkich butach.
Zastosowanie:
- przy masywnych stropach międzykondygnacyjnych;
......................................................................................................................................................
1. Posadzka pływająca:
jest warstwą wykończeniową podłogi pływającej. Są to najczęściej panele lub deski podłogowe, łączone dzięki systemowi zamków, oddzielone od ścian i innych pomieszczeń szczelinami dylatacyjnymi, mogą się przemieszczać, zmieniając swój wymiar przy różnicach temperatury czy chłonięciu lub oddawaniu wilgoci. Dylatacje obwodowe maskowane są profilami progowymi oraz listwami przyściennymi, mocowanymi do ściany.
Zalety posadzki pływającej:
(+) gdy dojdzie do punktowego uszkodzenia powierzchni, możemy sami wymienić pojedyncze płytki lub deski;
(+) najłatwiejszy i najszybszy w montażu rodzaj posadzki;
Systemu zamków (lock, click lub easy click):
Elementy łączymy przez wkładanie w pióro-wpust pióra następnego elementu (pod kątem ok. 70°) i dociskanie elementu do poziomu.
Zamki dobrej jakości pozwalają na trzykrotny demontaż i ponowne ułożenie podłogi
Uwaga! Gdy decydujemy się samodzielnie układać posadzkę pływającą, sprawdźmy w opisie produktu, czy w razie usterki nie stracimy przez to gwarancji;
2. Podkład pod panele podłogowe:
odpowiedni podkład pod panele jest niezbędny, by zwiększyć trwałość podłogi oraz spełniać warunki otrzymania gwarancji.
Podział podkładów:
- podkłady naturalne;
- podkłady sztuczne (nie nadają się na strop drewniany);
Podkłady naturalne:
*papier karbowany- tektura falista:
(+) najtańszy, dobra przewodność ciepła, dobrze spisuje się na ogrzewaniu podłogowym;
(-) słaba izolacja i tłumienie akustyczne, wymaga bardzo równego podłoża, nie chroni podłogi przed wilgocią,

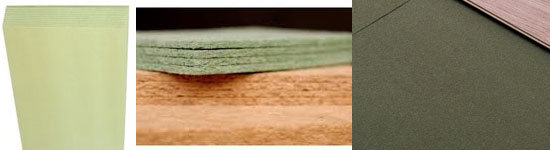

*płyty ekologiczne, np. Ekopłyta;
(+) dobrze niwelują nierówności, dobra izolacja i tłumienie akustyczne, lepsza od innych podkładów izolacja cieplna, wysoka odporność na obciążenia (30t/m2)
(-) nie dla alergików- przy układaniu i cięciu pylą, nie chroni podłogi przed wilgocią,
Uwaga! podłoże nalezy zabezpieczyć folią paroizolacyjną i pozostawić szczeliny dylatacyjne
*korek:
(+) dobra izolacja akustyczna
(-) cienka warstwa podkładu (ok.2mm) łatwo się kruszy, drogi, nie chroni podłogi przed wilgocią,
Podkłady sztuczne:
* pianka
(+) tania,
(-) najgorszy podkład -nadaje się tylko na podłoża sztuczne (sztuczny podkład nie przepuszcza powietrza), cienka warstwa podkładu spłaszcza się i staje się bezużyteczna, nie izoluje akustycznie, nie przewodzi ciepła.
* podkłady z polietylenu, płyty przypominające styropian, gr. 3-7mm
(+) dobra izolacja akustyczna, całkiem dobra izolacja termiczna, mogą służyć do wyrównania podłoża o nierównościach do 4.5mm,
* podkład z polistyrenu na ogrzewanie podłogowe: dziurkowany,
(+) dobrze utrzymuje ciepło

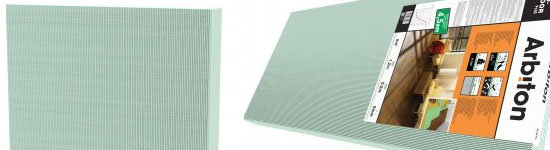

* polistyren ekstrudowany (XPS)
(+) chroni przed wilgocią lepiej niż podkłady naturalne, zalecany do pomieszczeń o dużej wilgotności powietrza;
(-) gorsza od podkładu naturalnego odporność na obciążenia (1-20t/m2),
Grubość podkładu a nierówność podłoża(stropu):
- idealnie równa- podkład od 2mm wzwyż
- małe nierówności- podkład od 4 do 7mm
- duże nierówności (maksymalnie ok. 4-5mm)- grubego podkładu
Gdy nierówności podłoża przekraczają 4,5mm, należy wyrównać powierzchnie w inny sposób (wylewka samopoziomująca, płyty OSB, płyty wiórowe). Podkład nie powinien być grubszy niż 7mm, może to spowodować powodować jego uginanie podczas chodzenia, co rozszczelni zamki łączące panele podłogowe.
Uwaga!
- dobierając grubość podkładu należy uwzględnić poziom posadzki w pozostałych pomieszczeniach;
- na podkład nie nadaje się zwykła wykładzina, jest zbyt elastyczna, mocno się ugina, co rozszczelnia zamki łączące panele podłogowe. Gwarancja paneli podłogowych wyklucza stosowanie wykładzin jako podkładu;
- nawet najgrubsze podkłady są w stanie wyrównać powierzchnie maksymalnie ok. 4-5mm nierówności;
-by podłoga pływająca stanowiła odpowiednią izolację akustyczną od dźwięków uderzeniowych i powietrznych musi zostać dobrze zaprojektowana (odpowiednie materiały) i starannie wykonana.
................................................
*dźwięk uderzeniowy- to dźwięk materiałowy, przechodzący w powietrzny, np. podczas chodzenia po stropie dźwięk materiałowy przechodzi w dźwięk fali powietrznej w sąsiadującym pomieszczeniu. W akustyce budowlanej wyróżniamy dźwięki powietrzne,materiałowe i uderzeniowe.
**Podstawowe normy i dokumenty:
-PN-B-20130:2001 - Wyroby do izolacji cieplnej w budownictwie. Płyty styropianowe (PS-E);
-PN-B-02025:1999 - Ochrona cieplna budynków. Wymagania i obliczenia;
- PN-B-02151-3:1999 - Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych;
-PN-EN ISO 717-1 - Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych;
-PN-EN ISO 717-2 - Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków uderzeniowych;
-PN-EN ISO 140-8 - Pomiar izolacyjności akustycznej w budynku i izolacyjności akustycznej elementów budowlanych. Pomiary laboratoryjne tłumienia dźwięków uderzeniowych przez podłogi na masywnym stropie wzorcowym;
-PN-ISO-9052-1:1994 - Określenie sztywności dynamicznej. Materiały stosowane w pływających podłogach w budynkach mieszkalnych;
-Katalog Rozwiązań Podłóg dla Budownictwa Mieszkaniowego i Ogólnego, Warszawa 1992;
-Akustyka budowlana - Sadowski Jerzy, Poznań 1976;
-ABC izolacji ze styropianu - Stowarzyszenie Producentów Styropianu, Kraków 1999;
-Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. z 04.02.1999 r., nr 15, poz. 140);
